MC74HC244ADWR2G

MC74HC244ADWR2G图片1
MC74HC244ADWR2G图片2
MC74HC244ADWR2G图片3
MC74HC244ADWR2G图片4
MC74HC244ADWR2G图片5
MC74HC244ADWR2G图片6
MC74HC244ADWR2G图片7
MC74HC244ADWR2G图片8
MC74HC244ADWR2G图片9
MC74HC244ADWR2G图片10
MC74HC244ADWR2G图片11
MC74HC244ADWR2G图片12
MC74HC244ADWR2G图片13
MC74HC244ADWR2G图片14
MC74HC244ADWR2G图片15
MC74HC244ADWR2G图片16
MC74HC244ADWR2G图片17
MC74HC244ADWR2G概述

74HC 系列,ON Semiconductor高速 CMOS 逻辑 工作电压 2.0 - 6.0 兼容性:输入 CMOS、输出 CMOS ### 74HC 系列

74HC 系列,

高速 CMOS 逻辑

工作电压:2 至 6 V

兼容性:输入 CMOS、输出 CMOS


得捷:
IC BUFFER NON-INVERT 6V 20SOIC


立创商城:
八路 3 态非逆向缓冲器//线路驱动器/线路接收器


欧时:
### 74HC 系列,ON Semiconductor高速 CMOS 逻辑 工作电压 2.0 - 6.0 兼容性:输入 CMOS、输出 CMOS ### 74HC 系列


e络盟:
逻辑器件, 缓冲器/线路驱动器, 接收器, 74HC244, 2 V至6 V, SOIC-20


艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin SOIC W T/R


Allied Electronics:
MC74HC244ADWR2G Octal Buffer & Line Driver, 3-State, 2 - 6 V, 20-Pin SOIC


安富利:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOIC W T/R


Chip1Stop:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOIC W T/R


Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS Automotive 20-Pin SOIC W T/R


Newark:
# ON SEMICONDUCTOR  MC74HC244ADWR2G  Buffer / Driver / Receiver, 74HC244, 2 V to 6 V, SOIC-20


罗切斯特:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOIC W T/R


力源芯城:
八总线缓冲器三态同相输出


DeviceMart:
IC BUFF/DVR TRI-ST DUAL 20SOIC


Win Source:
IC BUFF/DVR TRI-ST DUAL 20SOIC


MC74HC244ADWR2G中文资料参数规格
技术参数

电源电压DC 2.00V min

无卤素状态 Halogen Free

输出接口数 8

输出电流 35.0 mA

通道数 8

针脚数 20

位数 8

耗散功率 500 mW

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.95 mm

宽度 7.6 mm

高度 2.4 mm

封装 SOIC-20

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

MC74HC244ADWR2G引脚图与封装图

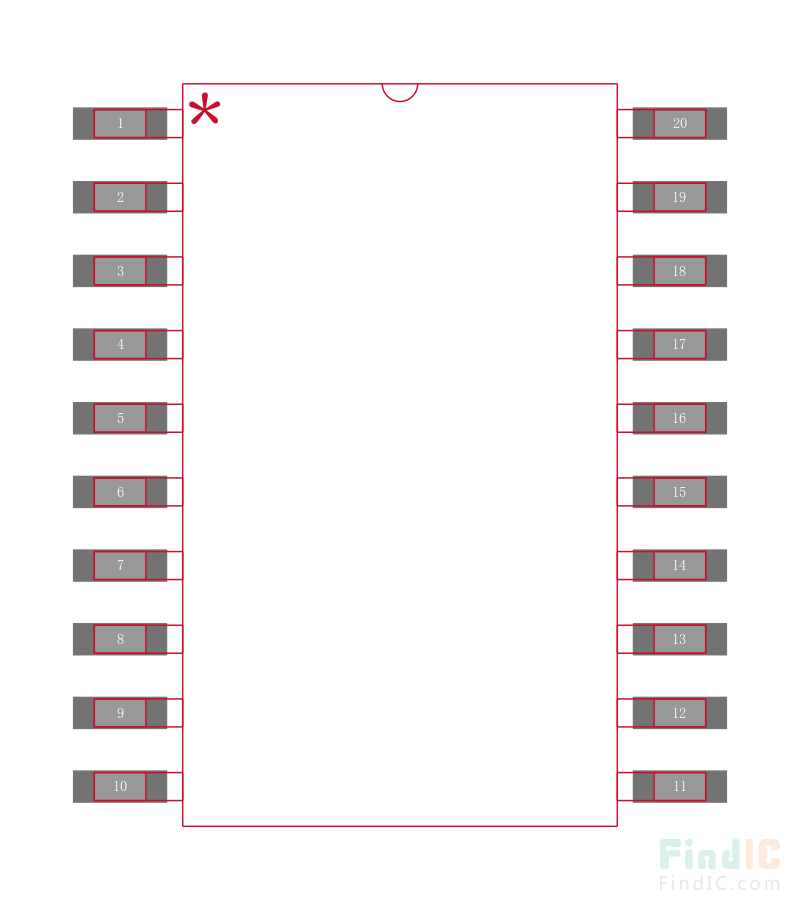

MC74HC244ADWR2G引脚图

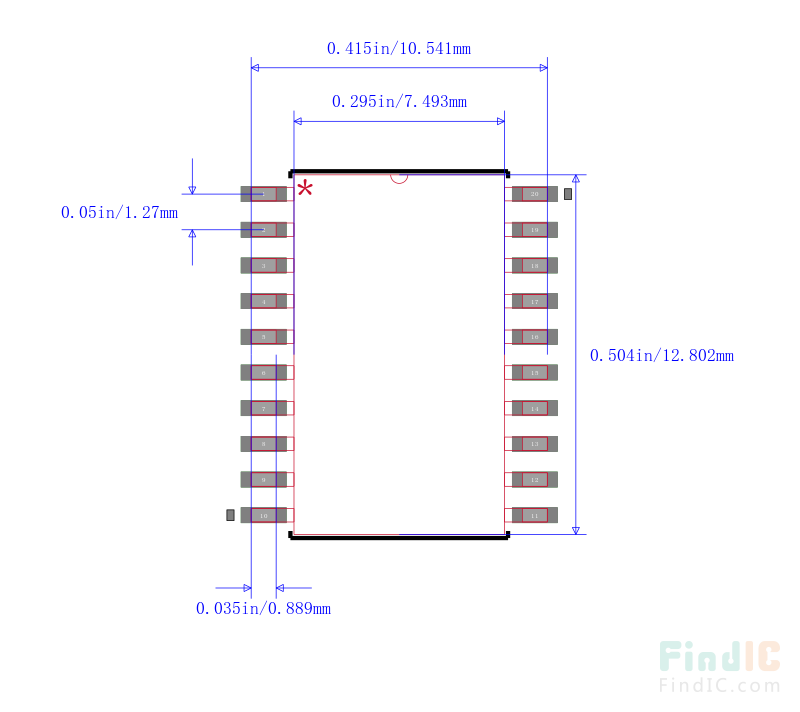

MC74HC244ADWR2G封装图
MC74HC244ADWR2G封装焊盘图
在线购买MC74HC244ADWR2G
型号: MC74HC244ADWR2G
制造商: ON Semiconductor 安森美
描述:74HC 系列,ON Semiconductor 高速 CMOS 逻辑 工作电压 2.0 - 6.0 兼容性:输入 CMOS、输出 CMOS ### 74HC 系列
替代型号MC74HC244ADWR2G
型号/品牌 代替类型 替代型号对比

MC74HC244ADWR2G

ON Semiconductor 安森美

当前型号

当前型号

MC74HC244ADWG

安森美

完全替代

MC74HC244ADWR2G和MC74HC244ADWG的区别

MM74HC244WMX

安森美

类似代替

MC74HC244ADWR2G和MM74HC244WMX的区别

74HC244D@653

恩智浦

类似代替

MC74HC244ADWR2G和74HC244D@653的区别
