BAT54S参数规格_中文资料_数据手册PDF

BAT54S概述

FAIRCHILD SEMICONDUCTOR BAT54S 小信号肖特基二极管, 双系列, 30 V, 200 mA, 400 mV, 600 mA, 125 °C

The is a Schottky Barrier Diode.

贸泽:
肖特基二极管与整流器 30V 200mA

艾睿:
Diode Schottky 30V 0.2A 3-Pin SOT-23 T/R

安富利:
Diode Schottky 30V 0.2A 3-Pin SOT-23 T/R

富昌:
BAT54 系列 0.8 V 200 mA 30 V 最大反向电压肖特基二极管 - SOT-23-3

TME:
Diode: Schottky rectifying; SMD; 30V; 0.2A; 5ns; 290mW; SOT23

Verical:
Diode Schottky 30V 0.2A 3-Pin SOT-23 T/R

Win Source:
DIODE ARRAY SCHOTTKY 30V SOT23-3

BAT54S中文资料参数规格

技术参数

额定电压DC 30.0 V

额定电流 200 A

电容 10.0 pF

针脚数 3

正向电压 800mV @100mA

反向恢复时间 5 ns

正向电流 200 mA

最大正向浪涌电流（Ifsm） 600 mA

正向电压Max 400 mV

正向电流Max 200 mA

工作温度Max 150 ℃

工作温度Min -55 ℃

工作结温 125℃ Max

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.3 mm

高度 0.93 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Industrial, Automation & Process Control, Signal Processing, Automotive

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

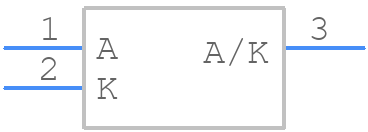

BAT54S引脚图与封装图

在线购买BAT54S

型号： BAT54S

制造商： Fairchild 飞兆/仙童

描述：FAIRCHILD SEMICONDUCTOR BAT54S 小信号肖特基二极管, 双系列, 30 V, 200 mA, 400 mV, 600 mA, 125 °C

立即咨询

替代型号BAT54S

型号/品牌	代替类型	替代型号对比
BAT54S Fairchild 飞兆/仙童	当前型号	当前型号
BAT54SLT1G 安森美	功能相似	BAT54S和BAT54SLT1G的区别
BAT54S,215 恩智浦	功能相似	BAT54S和BAT54S,215的区别
