PTH05010WAZT概述

15 -A ， 5 - V输入非隔离宽输出调节电源模块 15-A, 5-V Input Non-Isolated Wide-Output Adjust Power Module

非隔离 PoL 模块直流转换器 1 输出 0.8 ~ 3.6V - - 15A 4.5V - 5.5V 输入

得捷:
DC DC CONVERTER 0.8-3.6V 54W

贸泽:
Non-Isolated DC/DC Converters 15A 5V-In Wide-Out Adj Plug-in Pwr Mdl

艾睿:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 15A 10-Pin SMD Module T/R

安富利:
Module DC-DC 1-OUT 0.8V to 3.6V 15A 10-Pin DIP Module T/R

Verical:
Module DC-DC 5VIN 1-OUT 0.8V to 3.6V 15A 10-Pin SMD Module T/R

PTH05010WAZT中文资料参数规格

技术参数

电源电压DC 5.00 V

输出接口数 1

输入电压DC 4.50V ~ 5.50V

输出电压 0.8V ~ 3.6V

输出电流 15 A

调节输出数 1

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 4.5 V

输出电流Max 15 A

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 10

封装 SMD-10

外形尺寸

高度 9.00 mm

封装 SMD-10

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

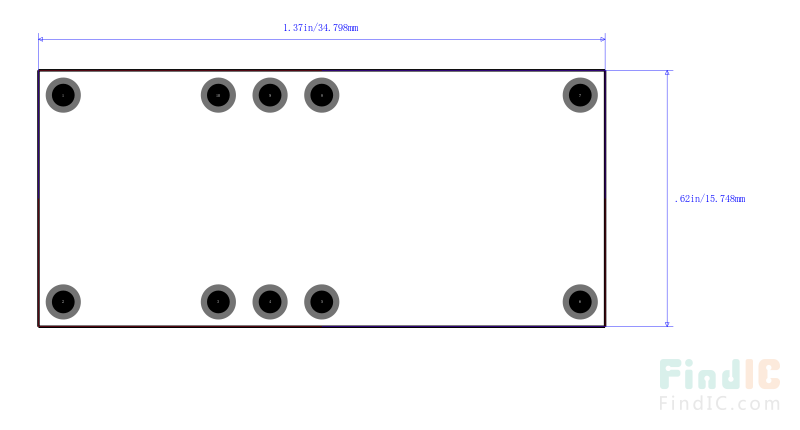

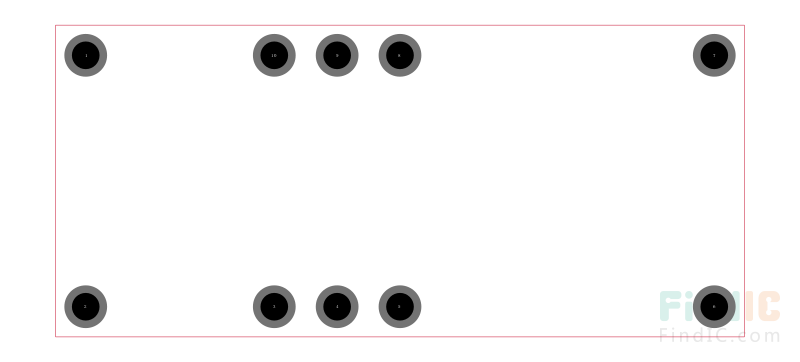

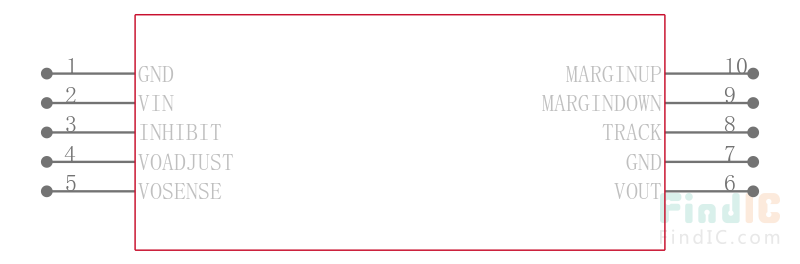

PTH05010WAZT引脚图与封装图

在线购买PTH05010WAZT

型号： PTH05010WAZT

制造商： TI 德州仪器

描述：15 -A ， 5 - V输入非隔离宽输出调节电源模块 15-A, 5-V Input Non-Isolated Wide-Output Adjust Power Module
