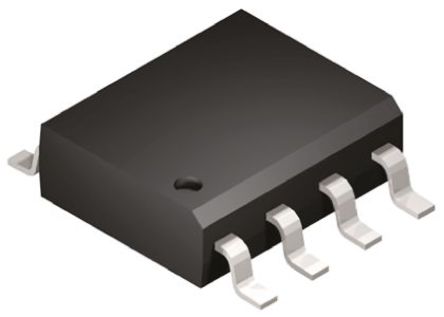

NB2304AI1DR2G图片1

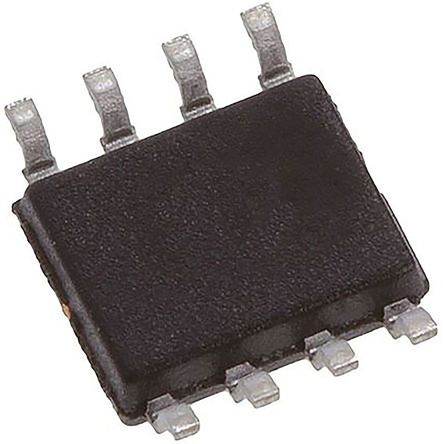

NB2304AI1DR2G图片2

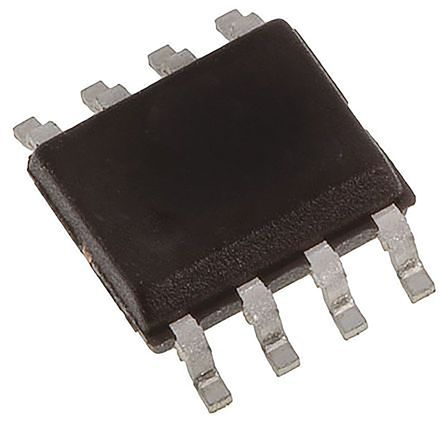

NB2304AI1DR2G图片3

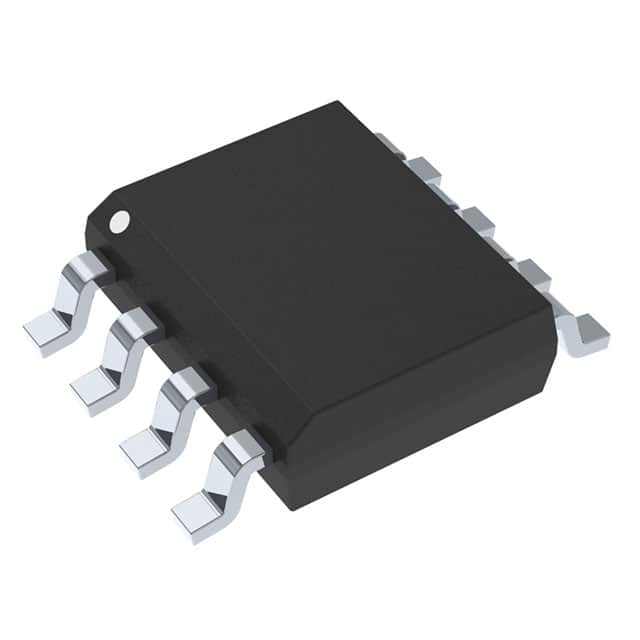

NB2304AI1DR2G图片4
NB2304AI1DR2G图片5
NB2304AI1DR2G图片6
NB2304AI1DR2G图片7
NB2304AI1DR2G图片8
NB2304AI1DR2G图片9
NB2304AI1DR2G图片10
NB2304AI1DR2G图片11
NB2304AI1DR2G图片12
NB2304AI1DR2G图片13
NB2304AI1DR2G图片14
NB2304AI1DR2G图片15
NB2304AI1DR2G图片16
NB2304AI1DR2G图片17
NB2304AI1DR2G概述

ON Semiconductor### 时钟发生器/缓冲器

时钟缓冲器,


得捷:
IC BUFFER CLOCK QUAD 3.3V 8-SOIC


立创商城:
NB2304AI1DR2G


欧时:
ON Semiconductor NB2304AI1DR2G 15 → 133.3 MHz PLL 时钟缓冲器, 8引脚 SOIC封装


贸泽:
Phase Locked Loops - PLL 3.3V Quad Output Zero Delay Buffer


e络盟:
时钟缓冲器, 零延迟, 15 MHz至133.3 MHz, 4输出, 3 V至3.6 V电源, SOIC-8


艾睿:
Zero Delay Buffer 4-Out Single-Ended Automotive 8-Pin SOIC N T/R


Allied Electronics:
NB2304AI1DR2G, PLL Clock Buffer, 15 - 133.3 MHz, 8-Pin SOIC


安富利:
Zero Delay PLL Clock Buffer Single 8-Pin SOIC N T/R


Chip1Stop:
Zero Delay PLL Clock Buffer Single 8-Pin SOIC N T/R


力源芯城:
3.3V零延迟缓冲器


NB2304AI1DR2G中文资料参数规格
技术参数

频率 133 MHz

电源电压DC 3.00V min

无卤素状态 Halogen Free

输出接口数 4

供电电流 45.0 mA

电路数 1

针脚数 8

输入数 1

最大占空比 60 %

下降时间Max 2.5 ns

上升时间Max 2.5 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 3V ~ 3.6V

电源电压Max 3.6 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 DIMM or PCI bus clocking

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

NB2304AI1DR2G引脚图与封装图

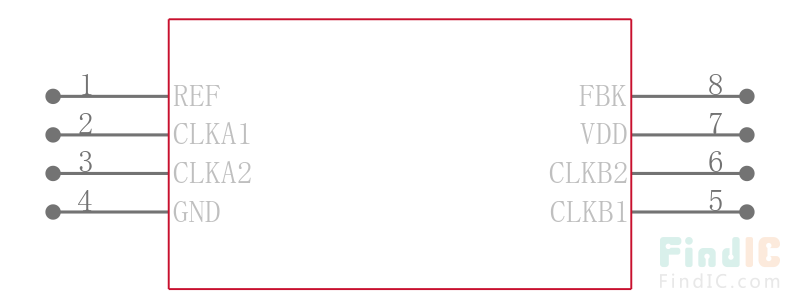

NB2304AI1DR2G引脚图
NB2304AI1DR2G封装图
NB2304AI1DR2G封装焊盘图
在线购买NB2304AI1DR2G
型号: NB2304AI1DR2G
制造商: ON Semiconductor 安森美
描述:ON Semiconductor ### 时钟发生器/缓冲器
替代型号NB2304AI1DR2G
型号/品牌 代替类型 替代型号对比

NB2304AI1DR2G

ON Semiconductor 安森美

当前型号

当前型号

NB2304AC1D

安森美

完全替代

NB2304AI1DR2G和NB2304AC1D的区别

NB2304AI2DG

安森美

类似代替

NB2304AI1DR2G和NB2304AI2DG的区别
