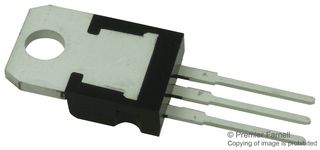

MJE2955T

MJE2955T图片1
MJE2955T图片2
MJE2955T图片3
MJE2955T图片4
MJE2955T图片5
MJE2955T图片6
MJE2955T图片7
MJE2955T图片8
MJE2955T图片9
MJE2955T图片10
MJE2955T图片11
MJE2955T图片12
MJE2955T图片13
MJE2955T图片14
MJE2955T图片15
MJE2955T图片16
MJE2955T图片17
MJE2955T图片18
MJE2955T图片19
MJE2955T图片20
MJE2955T图片21
MJE2955T图片22
MJE2955T图片23
MJE2955T概述

STMICROELECTRONICS  MJE2955T  单晶体管 双极, PNP, 60 V, 2 MHz, 75 W, 10 A, 20 hFE

PNP 功率,STMicroelectronics

### 双极晶体管,STMicroelectronics

STMicroelectronics 的各种 NPN 和 PNP ,包括通用、达林顿、功率和高电压设备,采用表面安装和通孔封装。


欧时:
STMicroelectronics MJE2955T , PNP 晶体管, 10 A, Vce=60 V, HFE:5, 2 MHz, 3引脚 TO-220封装


立创商城:
PNP 60V 10A


得捷:
TRANS PNP 60V 10A TO220


贸泽:
双极晶体管 - 双极结型晶体管BJT PNP Gen Pur Switch


艾睿:
Trans GP BJT PNP 60V 10A 75000mW 3-Pin3+Tab TO-220AB Tube


安富利:
Trans GP BJT PNP 60V 10A 3-Pin3+Tab TO-220 Tube


Chip1Stop:
Trans GP BJT PNP 60V 10A 75000mW 3-Pin3+Tab TO-220 Tube


TME:
Transistor: PNP; bipolar; 70V; 10A; 90W; TO220AB


Verical:
Trans GP BJT PNP 60V 10A 75000mW 3-Pin3+Tab TO-220AB Tube


Newark:
Bipolar BJT Single Transistor, PNP, 60 V, 2 MHz, 75 W, 10 A, 70 hFE


Online Components:
Trans GP BJT PNP 60V 10A 75000mW 3-Pin3+Tab TO-220 Tube


Win Source:
TRANS PNP 60V 10A TO-220


MJE2955T中文资料参数规格
技术参数

频率 2 MHz

额定电压DC -60.0 V

额定电流 -10.0 A

针脚数 3

极性 PNP, P-Channel

耗散功率 75 W

击穿电压集电极-发射极 60 V

最小电流放大倍数hFE 20 @4A, 4V

最大电流放大倍数hFE 70

额定功率Max 75 W

直流电流增益hFE 20

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 75000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

MJE2955T引脚图与封装图
MJE2955T引脚图
MJE2955T封装图
MJE2955T封装焊盘图
在线购买MJE2955T
型号: MJE2955T
制造商: ST Microelectronics 意法半导体
描述:STMICROELECTRONICS  MJE2955T  单晶体管 双极, PNP, 60 V, 2 MHz, 75 W, 10 A, 20 hFE
替代型号MJE2955T
型号/品牌 代替类型 替代型号对比

MJE2955T

ST Microelectronics 意法半导体

当前型号

当前型号

MJE2955TG

安森美

功能相似

MJE2955T和MJE2955TG的区别

MJE2955TTU

飞兆/仙童

功能相似

MJE2955T和MJE2955TTU的区别

KSE2955T

飞兆/仙童

功能相似

MJE2955T和KSE2955T的区别
