TPA3001D1PWPRG4参数规格_中文资料_数据手册PDF

TPA3001D1PWPRG4概述

20 -W单声道D类音频功率放大器 20-W MONO CLASS-D AUDIO POWER AMPLIFIER

Amplifier IC 1-Channel Mono Class D 24-HTSSOP

得捷:
IC AMP CLASS D MONO 20W 24HTSSOP

立创商城:
TPA3001D1PWPRG4

艾睿:
Audio Amp Speaker 1-CH Mono 20W Class-D 24-Pin HTSSOP EP T/R

安富利:
Audio Amp Speaker 1-CH Mono 20W Class-D 24-Pin HTSSOP EP T/R

Chip1Stop:
Audio Amp Speaker 1-CH Mono 20W Class-D 24-Pin HTSSOP EP T/R

Verical:
Audio Amp Speaker 1-CH Mono 20W Class-D 24-Pin HTSSOP EP T/R

德州仪器TI:
20-W mono, 8- to 18-V supply, analog input Class-D audio amplifier

TPA3001D1PWPRG4中文资料参数规格

技术参数

电源电压DC 18.0 V

供电电流 15 mA

耗散功率 4.16 W

输出功率 20.0 W

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 4160 mW

电源电压 8V ~ 18V

封装参数

安装方式 Surface Mount

引脚数 24

封装 HTSSOP-24

外形尺寸

封装 HTSSOP-24

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

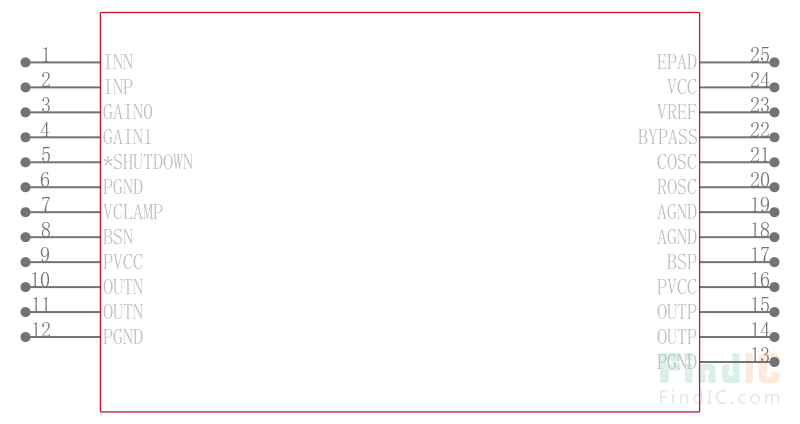

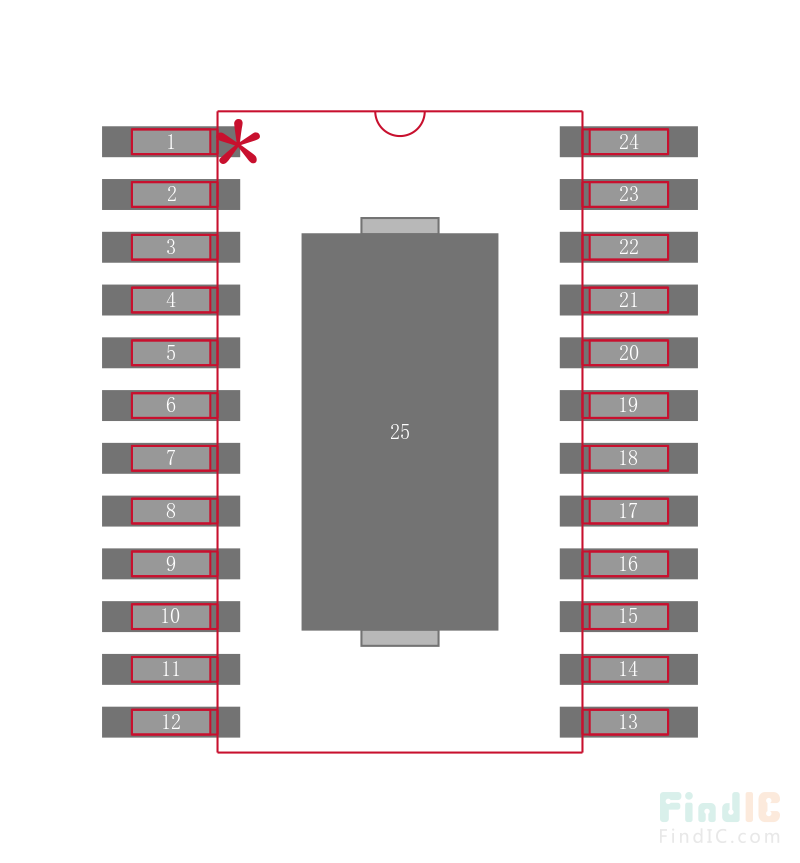

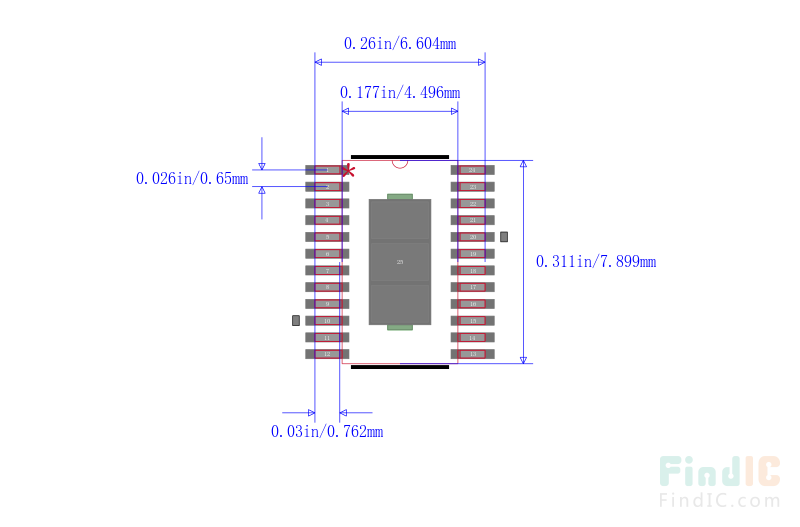

TPA3001D1PWPRG4引脚图与封装图

在线购买TPA3001D1PWPRG4

型号： TPA3001D1PWPRG4

制造商： TI 德州仪器

描述：20 -W单声道D类音频功率放大器 20-W MONO CLASS-D AUDIO POWER AMPLIFIER

替代型号TPA3001D1PWPRG4
