ACPL-244-500E

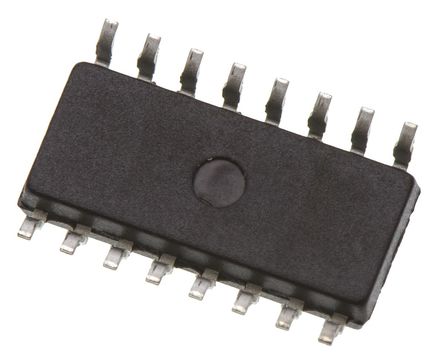

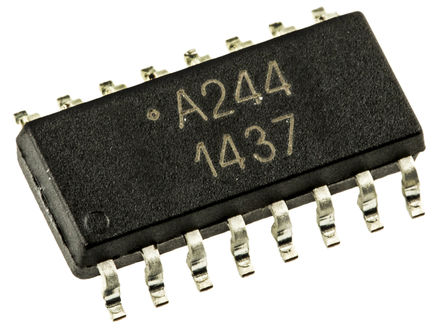

ACPL-244-500E图片1
ACPL-244-500E图片2
ACPL-244-500E图片3
ACPL-244-500E图片4
ACPL-244-500E图片5
ACPL-244-500E图片6
ACPL-244-500E图片7
ACPL-244-500E图片8
ACPL-244-500E图片9
ACPL-244-500E概述

BROADCOM LIMITED  ACPL-244-500E  光电耦合器, 晶体管输出, 半间距, 4通道, SOIC, 16 引脚, 50 mA, 3 kV, 20 %

交流输入光电晶体管光耦合器,Avago Technologies

### 光耦合器,Avago Technologies


欧时:
Broadcom 光耦 四通道 ACPL-244-500E, 交流输入, 晶体管输出, 16引脚 SOIC 封装


得捷:
OPTOISOLATOR 3KV 4CH TRANS 16-SO


e络盟:
光电耦合器, 半间距, 4通道, SOIC, 16 引脚, 50 mA, 3 kV, 20 %


安富利:
Optocoupler AC-IN 4-CH Transistor DC-OUT 16-Pin SOIC T/R


TME:
Optocoupler; SMD; Channels:4; Out: transistor; 3kV; SO16; 10kV/μs


Newark:
# BROADCOM LIMITED  ACPL-244-500E  Transistor Output Optocoupler, Half Pitch, 4, 3 kV, 20 %, 50 mA, SOIC, 16


Win Source:
OPTOISOLATOR 3KV 4CH TRANS 16-SO


ACPL-244-500E中文资料参数规格
技术参数

上升/下降时间 2µs, 3µs

通道数 4

针脚数 16

正向电压 1.2 V

输入电流 50 mA

上升时间 2 µs

隔离电压 3 kV

正向电流 50 mA

输出电压Max 80 V

输入电流Min 50 mA

正向电压Max 1.4 V

正向电流Max 50 mA

下降时间 3 µs

耗散功率Max 170 mW

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 110℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业, 测试与测量, Test & Measurement, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

ACPL-244-500E引脚图与封装图
ACPL-244-500E引脚图
ACPL-244-500E封装图

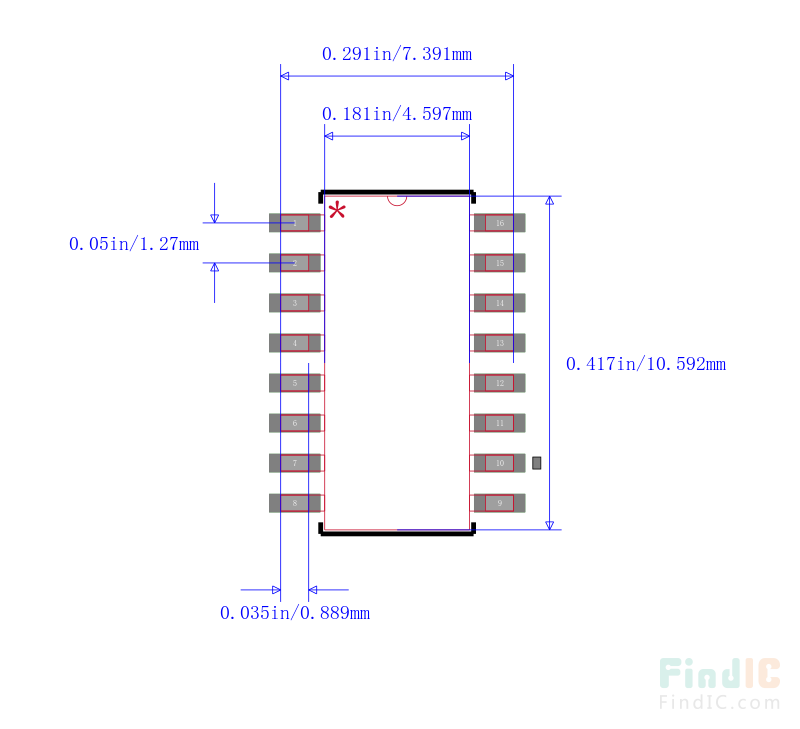

ACPL-244-500E封装焊盘图
在线购买ACPL-244-500E
型号: ACPL-244-500E
制造商: Broadcom 博通
描述:BROADCOM LIMITED  ACPL-244-500E  光电耦合器, 晶体管输出, 半间距, 4通道, SOIC, 16 引脚, 50 mA, 3 kV, 20 %
替代型号ACPL-244-500E
型号/品牌 代替类型 替代型号对比

ACPL-244-500E

Broadcom 博通

当前型号

当前型号

ACPL-244-560E

博通

完全替代

ACPL-244-500E和ACPL-244-560E的区别
