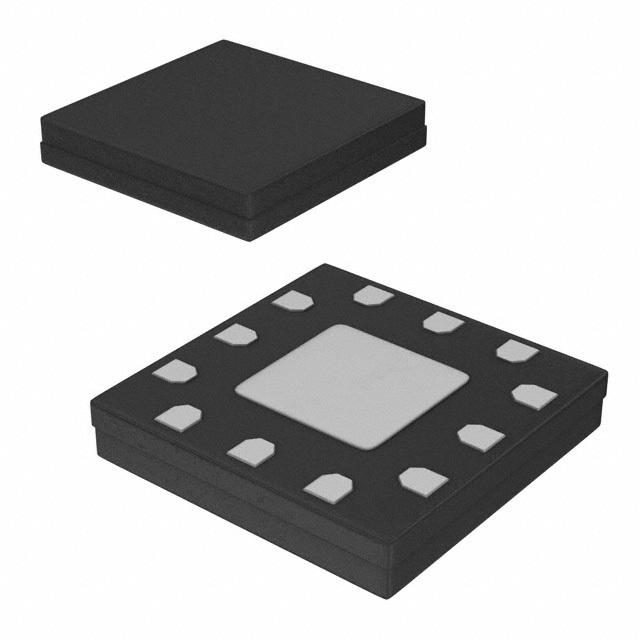

HMC814LC3BTR图片2
HMC814LC3BTR图片3
HMC814LC3BTR图片4
HMC814LC3BTR图片5
HMC814LC3BTR图片6
HMC814LC3BTR图片7
HMC814LC3BTR图片8
HMC814LC3BTR概述

射频放大器 x2 Active mult SMT, 13 - 24.6 GHz Fout

Product Details

The HMC814LC3B is a x2 active broadband frequency multiplier utilizing GaAs PHEMT technology in a leadless RoHS compliant SMT package. When driven by a +4 dBm signal, the multiplier provides +17 dBm typical output power from 13 to 24.6 GHz. The Fo, 3Fo and 4Fo isolations are >20 dBc at 19 GHz. The HMC814LC3B is ideal for use in LO multiplier chains for Pt-to-Pt & VSAT Radios yielding reduced parts count vs. traditional approaches. The low additive SSB Phase Noise of -136 dBc/Hz at 100 kHz offset helps maintain good system noise performance. The RoHS packaged HMC814LC3B eliminates the need for wire bonding, and allows the use of surface mount manufacturing techniques.

Applications

.
Clock Generation Applications:

SONET OC-192 & SDH STM-64

.
Point-to-Point & VSAT Radios
.
Test Instrumentation
.
Military End-Use
.
Sensors

### Features and Benefits

.
High Output Power: +17 dBm
.
Low Input Power Drive: 0 to +6 dBm
.
Fo Isolation: >20 dBc @ Fout = 19 GHz
.
100 kHz SSB Phase Noise: -136 dBc/Hz
.
Single Supply: +5V @ 88mA
.
12 Lead 3x3mm SMT Package: 9mm²
HMC814LC3BTR中文资料参数规格
技术参数

频率 13GHz ~ 24.6GHz

耗散功率 743 mW

输出功率 17 dBm

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 743 mW

封装参数

安装方式 Surface Mount

引脚数 12

封装 SMT-12

外形尺寸

封装 SMT-12

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

HMC814LC3BTR引脚图与封装图
HMC814LC3BTR引脚图
HMC814LC3BTR封装图
HMC814LC3BTR电路图
HMC814LC3BTR封装焊盘图
在线购买HMC814LC3BTR
型号: HMC814LC3BTR
制造商: ADI 亚德诺
描述:射频放大器 x2 Active mult SMT, 13 - 24.6 GHz Fout
替代型号HMC814LC3BTR
型号/品牌 代替类型 替代型号对比

HMC814LC3BTR

ADI 亚德诺

当前型号

当前型号

HMC814LC3B

亚德诺

完全替代

HMC814LC3BTR和HMC814LC3B的区别

HMC814LC3BTR-R5

亚德诺

完全替代

HMC814LC3BTR和HMC814LC3BTR-R5的区别
