QTH-030-01-L-D-A概述

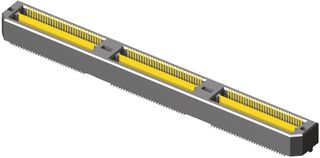

SAMTEC QTH-030-01-L-D-A 堆叠连接器, 针座, 60路, 0.5MM

是一款60极2排0.50mm高速地平面端子条, 带有10µ英寸 0.25µm镀金磷青铜触芯与LCP绝缘体. QTH系列单端端子条兼容HQCD, QSH, QSH-EM与QSH-RA系列.

.: 2A额定电流

.: 125VAC额定电压

.: 无铅可焊接

.: 5.00至30.00mm堆叠高度

QTH-030-01-L-D-A中文资料参数规格

技术参数

触点数 60

极性 Male

触点电镀 Gold

额定电压AC 125 V

额定电流 1 A

排数 2

针脚数 60

拔插次数 100

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 175 VAC

额定电压 125 VAC

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 20.0 mm

宽度 5.97 mm

高度 4.27 mm

引脚间距 500 µm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tray

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

QTH-030-01-L-D-A引脚图与封装图
