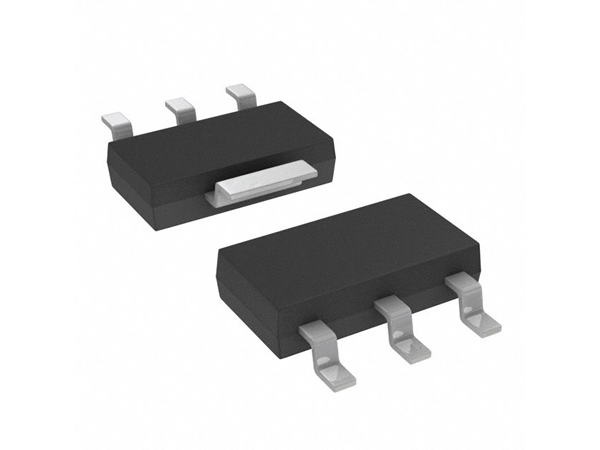

FAIRCHILD SEMICONDUCTOR NZT560A 单晶体管 双极, NPN, 60 V, 75 MHz, 1 W, 3 A, 25 hFE
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 80V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 60V 集电极连续输出电流ICCollector CurrentIC| 3A 截止频率fTTranstion FrequencyfT| 75MHz 直流电流增益hFEDC Current GainhFE| 250~550 管压降VCE（sat）Collector-Emitter Saturation Voltage| 400mV/0.4V 耗散功率PcPower Dissipation| 2W Description & Applications| •NPN Low Saturation Transistor •These devices are designed with high current gain and low saturation voltage with collector currents up to 3A continuous. 描述与应用| •NPN低饱和 •这些器件的设计具有高电流增益和低饱和电压与集电极电流连续高达3A
频率 75 MHz
额定电压DC 60.0 V
额定电流 3.00 A
针脚数 3

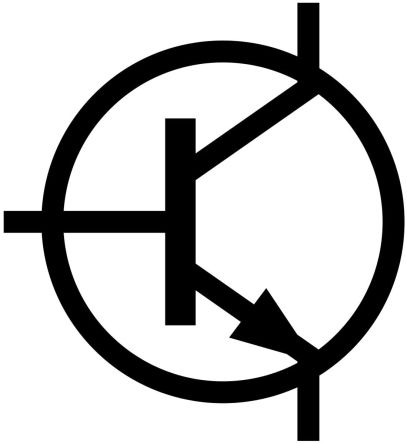

极性 NPN
耗散功率 1 W
击穿电压集电极-发射极 60 V
集电极最大允许电流 3A
最小电流放大倍数hFE 250 @500mA, 2V
最大电流放大倍数hFE 550
额定功率Max 1 W
直流电流增益hFE 25
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 1 W
安装方式 Surface Mount
引脚数 3

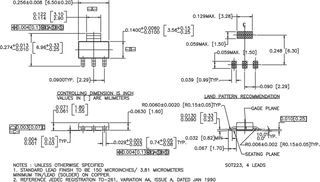

封装 TO-261-4
长度 6.5 mm
宽度 3.5 mm
高度 1.6 mm
封装 TO-261-4
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
NZT560A Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
STN851 意法半导体 | 功能相似 | NZT560A和STN851的区别 |
NZT560A_NL 飞兆/仙童 | 功能相似 | NZT560A和NZT560A_NL的区别 |
