5745173-5

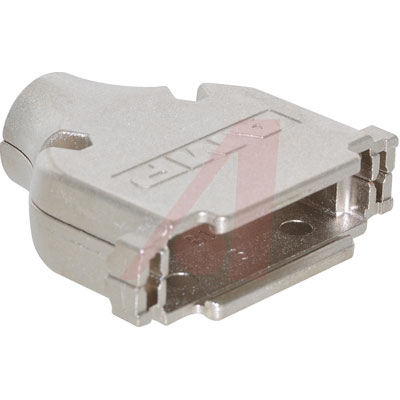

AMP FROM TE CONNECTIVITY  5745173-5  连接器后壳, D Sub, Amplimite系列, DB, 180°

AMPLIMITE D-Sub ，HDE 系列，HDP RFI/EMI 直向出口屏蔽式底壳

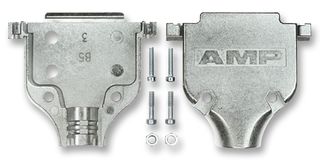

AMPLIMITE 直向出口两件式 RFI/EMI 屏蔽式底壳套件或电缆夹，带有压铸或镀金属塑料护罩，适合与 HDE 金属外壳和 HDP 金属外壳（仅镀锡）d-sub 电缆安装连接器配合使用。 这些 AMPLIMITE 直向出口两件式 RFI/EMI 屏蔽式底壳套件可接受各种外壳尺寸和电缆直径，请参见表格获取详细信息。

部件号

.

* 5745171-x**、**5745172-x**、**5747173-x**，**5745174-x** 和 **5745175-x** 具有亮铜镀亮镍的锌合金护罩。

部件号

.

* 5745854-x**、**5747099-x**、**5745833-x**，**5747100-x** 和 **5748677-x** 具有铜镀镍的热塑性护罩。

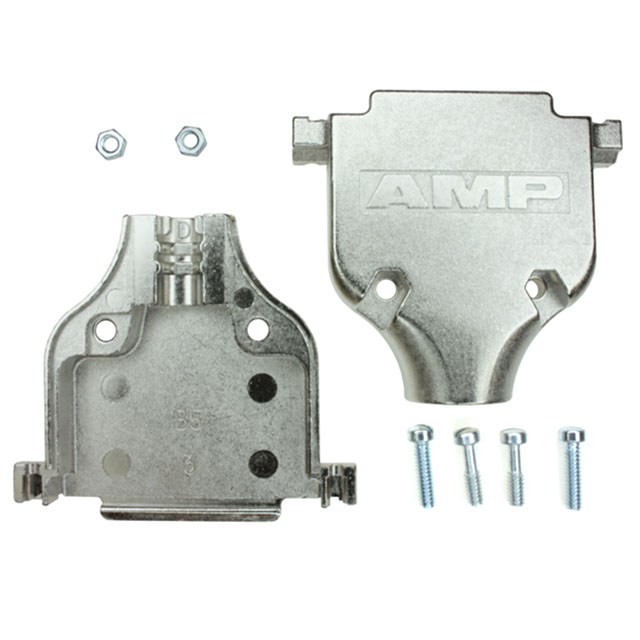

每个套件内还包括镀锌不锈钢 4-4- 凸圆头螺钉、六角螺母和 4-40 安装螺钉。 库存号 680-9355 还随附 4 个垫圈。

关于套圈，请参见库存号 718-0730、745-5791 和 680-9383（典型）

关于两件式弹簧闩锁，请参见库存号 450-9321

补充数据

---

**库存号** | **制造商部件号** | **产品说明** | **外壳尺寸** | **最大电缆外径**

680-9305 | 5745171-2 | 底壳，压铸屏蔽 | 1 | 5.08mm

680-9301 | 5745171-1 | 底壳，压铸屏蔽 | 1 | 6.35 mm

680-9314 | 5745171-5 | 底壳，压铸屏蔽 | 1 | 9.40 mm

680-9320 | 5745172-3 | 底壳，压铸屏蔽 | 2 | 5.72 mm

680-9131 | 1-5745172-3 | 底壳，压铸屏蔽 | 2 | 10.92 mm

680-9317 | 5745172-1 | 底壳，压铸屏蔽 | 2 | 9.53 mm

680-9311 | 5745172-2 | 底壳，压铸屏蔽 | 2 | 7.62 mm

717-4628 | | 底壳，压铸屏蔽 | 3 | 7.11 mm

680-9336 | 5745173-4 | 底壳，压铸屏蔽 | 3 | 8.89 mm

680-9327 | 5745173-3 | 底壳，压铸屏蔽 | 3 | 10.92 mm

717-4593 | 5745173-2 | 底壳，压铸屏蔽 | 3 | 12.19 mm

680-9323 | 5745173-1 | 底壳，压铸屏蔽 | 3 | 13.46 mm

717-4603 | 5745174-3 | 底壳，压铸屏蔽 | 4 | 12.70 mm

719-9766 | 5745174-2 | 底壳，压铸屏蔽 | 4 | 14.61 mm

680-9339 | 5745174-1 | 底壳，压铸屏蔽 | 4 | 16.51 mm

717-4606 | 5745175-4 | 底壳，压铸屏蔽 | 5 | 13.34 mm

719-9778 | 5745175-1 | 底壳，压铸屏蔽 | 5 | 19.05 mm

745-5952 | 5745854-5 | 底壳，镀金属塑料屏蔽 | 1 | 5.08mm

717-4631 | 5745854-3 | 底壳，镀金属塑料屏蔽 | 1 | 6.35 mm

719-9747 | 5745854-1 | 底壳，镀金属塑料屏蔽 | 1 | 9.40 mm

719-9769 | 5747099-3 | 底壳，镀金属塑料屏蔽 | 2 | 9.53 mm

719-9750 | 5747099-1 | 底壳，镀金属塑料屏蔽 | 2 | 10.92 mm

719-9762 | 5745833-5 | 底壳，镀金属塑料屏蔽 | 3 | 10.92 mm

719-9775 | 5747100-3 | 底壳，镀金属塑料屏蔽 | 4 | 14.61 mm

680-9355 | 5748677-1 | 底壳，镀金属塑料屏蔽（带垫圈） | 1 | 4.70-8.13 mm

782-9817 | 5745174-4 | 底壳，压铸屏蔽 | 4 | 10.80 mm

782-6180 | 5745175-3 | 底壳，压铸屏蔽 | 5 | 15.24 mm

782-9814 | 5745174-5 | 底壳，压铸屏蔽 | 4 | 8.89 mm

782-1185 | 5745175-5 | 底壳，压铸屏蔽 | 5 | 11.43 mm

782-9794 | 5745833-7 | 底壳，镀金属塑料屏蔽 | 3 | 8.89 mm

782-9776 | 5747099-5 | 底壳，镀金属塑料屏蔽 | 2 | 7.62 mm

782-9808 | 5748677-4 | 底壳，镀金属塑料屏蔽（带垫圈） | 4 | 11.94 mm.

782-9811 | 5748677-5 | 底壳，镀金属塑料屏蔽（带垫圈） | 5 | 11.94 mm.

798-1502 | 5745175-2 | 底壳，压铸屏蔽 | 5 | 17.15 mm

798-1509 | 5745833-1 | 底壳，镀金属塑料屏蔽 | 3 | 13.46 mm

798-1518 | 5745833-9 | 底壳，镀金属塑料屏蔽 | 3 | 7.11 mm

### 注

插座螺钉必须单独购买

屏蔽式底壳不接受带花螺母的连接器外壳
