DE09P064TXLF

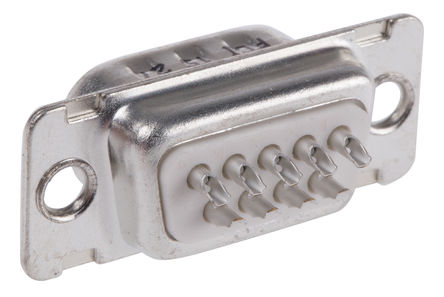

DE09P064TXLF图片1
DE09P064TXLF图片2
DE09P064TXLF图片3
DE09P064TXLF图片4
DE09P064TXLF图片5
DE09P064TXLF图片6
DE09P064TXLF图片7
DE09P064TXLF图片8
DE09P064TXLF概述

Sub-D 连接器经设计用于以下各种领域:IT、车载信息服务、电信和工业电子。 它们提供完整的连接选项(焊接、直向和角引脚)。 滚压切口触点。 外壳: | 镀锡钢 ---|--- 绝缘子: | 热塑性 UL 94-V0 触点 Ø: | 1 mm 工作温度: | –55 °C → +105 °C 额定电流: | 每触点 5 A 触点电阻: | ≤10 mΩ 绝缘电阻: | ≥5000MΩ 耐压: | 1000 V 有效值 机械工作寿命: | 200 次操作 ### 注有关压接触点(对于 Sub-D 连接器,例如 673-4897),请参见 673-7856(例如)。 例如,有关防尘盖,请参见 673-4967,有关护罩,请参见 740-1270,且有关固定螺钉,请参见 673-4945(例如)。### D 型连接器 - FCI

The is a 9-position standard D-sub Plug with gold-plated over nickel copper alloy contacts, zinc-plated steel shell and glass filled thermoplastic UL94V-0 insulator. Solder contact termination.

.
5A Current rating
.
10mR Contact resistance
.
5000MR Insulation resistance
.
1000V Dielectric voltage
DE09P064TXLF中文资料参数规格
技术参数

触点数 9

极性 Male

额定电流 5 A

排数 2

针脚数 9

额定电流Max 5A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 1000 VAC

额定电压 1000 VAC

封装参数

安装方式 Solder

封装 throughHole

外形尺寸

长度 30.43 mm

宽度 12.17 mm

高度 12.17 mm

封装 throughHole

物理参数

颜色 Natural

触点材质 Copper Alloy

工作温度 -55℃ ~ 125℃

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

在线购买DE09P064TXLF
型号: DE09P064TXLF
制造商: Amphenol 安费诺
描述:Sub-D 连接器经设计用于以下各种领域:IT、车载信息服务、电信和工业电子。 它们提供完整的连接选项(焊接、直向和角引脚)。 滚压切口触点。 外壳: | 镀锡钢 ---|--- 绝缘子: | 热塑性 UL 94-V0 触点 Ø: | 1 mm 工作温度: | –55 °C → +105 °C 额定电流: | 每触点 5 A 触点电阻: | ≤10 mΩ 绝缘电阻: | ≥5000MΩ 耐压: | 1000 V 有效值 机械工作寿命: | 200 次操作 ### 注 有关压接触点(对于 Sub-D 连接器,例如 673-4897),请参见 673-7856(例如)。 例如,有关防尘盖,请参见 673-4967,有关护罩,请参见 740-1270,且有关固定螺钉,请参见 673-4945(例如)。 ### D 型连接器 - FCI
替代型号DE09P064TXLF
型号/品牌 代替类型 替代型号对比

DE09P064TXLF

Amphenol 安费诺

当前型号

当前型号

F09P0G1

莫仕

类似代替

DE09P064TXLF和F09P0G1的区别
