NCP1398BDR2G概述
50~750KHz,高性能谐振模式控制器,集成高压驱动器
交流-直流离线控制器，NCP/NCV 系列，
电源次级侧，同步整流控制器。固定频率回扫和前馈 PWM 控制器。
得捷:
IC OFFLINE SW HALF-BRDG 16SOIC
欧时:
ON Semiconductor NCP1398BDR2G PWM 电流模式控制器, 半桥拓扑, 585 kHz, 0 → 20 V电源, 16引脚
贸泽:
Gate Drivers HI-PERF RES MODE CTR W/ H
艾睿:
Gate Drivers HI-PERF RES MODE CTR W/ H
安富利:
Resonant Mode Controller 15-Pin SOIC N T/R
Verical:
Self-Supplied Monolithic AC to DC Switch
力源芯城:
50~750KHz,高性能谐振模式控制器,集成高压驱动器
NCP1398BDR2G中文资料参数规格
技术参数
无卤素状态 Halogen Free
上升时间 40 ns
开关频率 50kHz ~ 750kHz
拓扑结构 Half-Bridge
占空比 50 %
下降时间 20 ns
工作温度Max 150 ℃
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
长度 10 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 High Efficiency 90W~500W Power Supplies
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

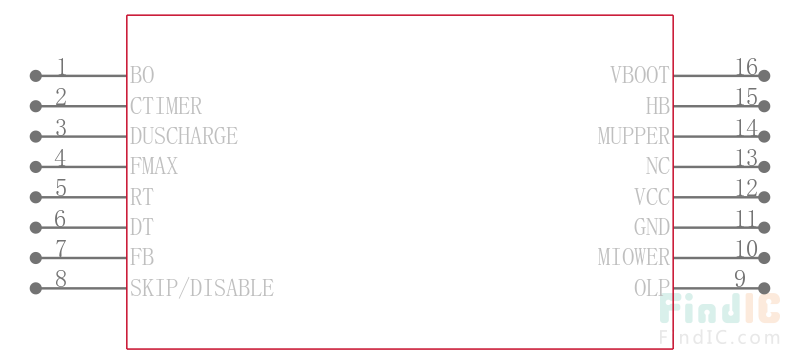

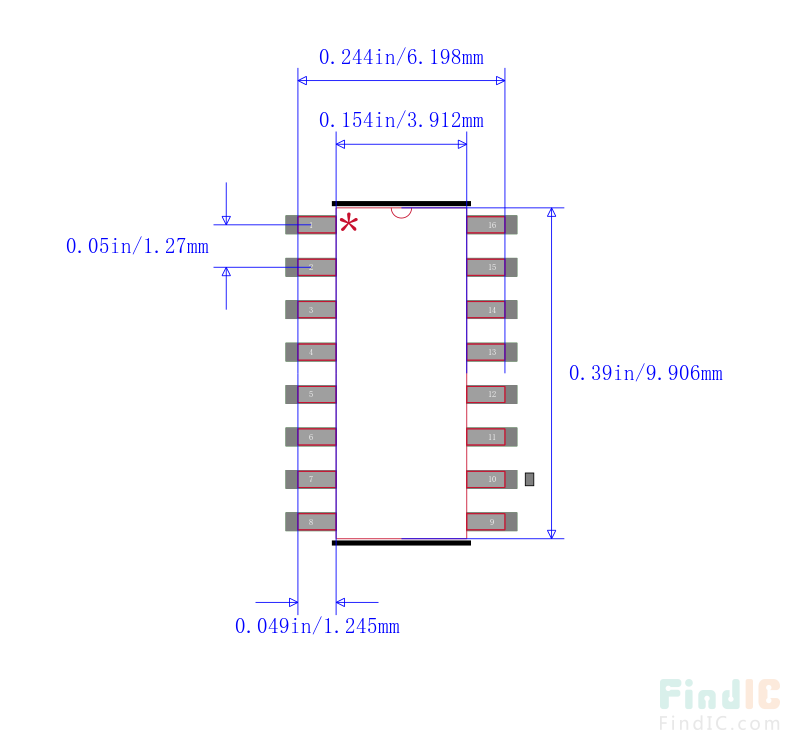

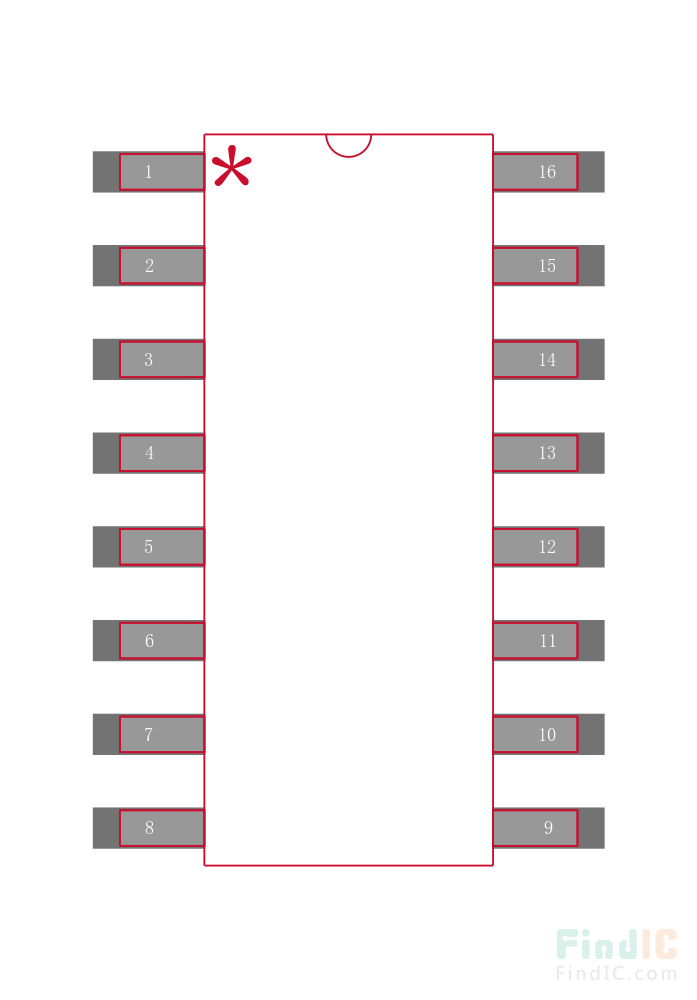

NCP1398BDR2G引脚图与封装图
