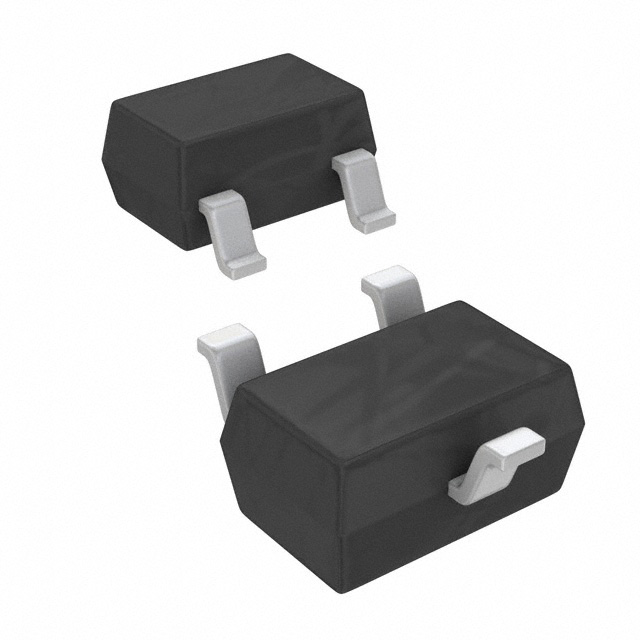

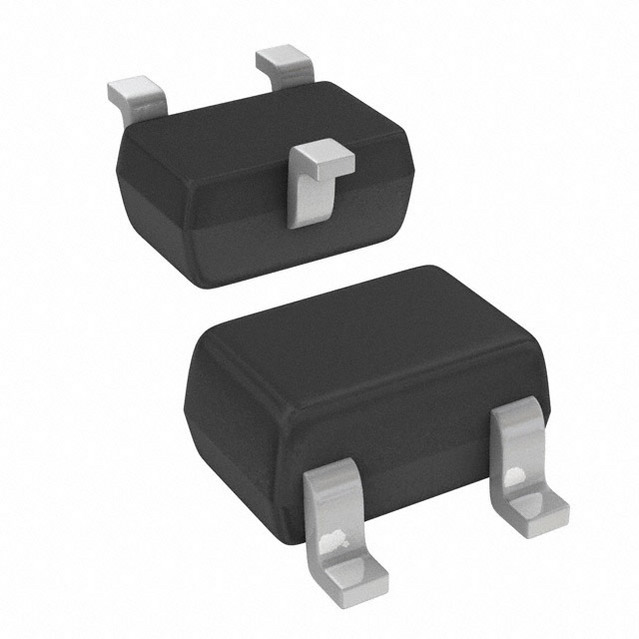

2N7002W-7-F

2N7002W-7-F图片1
2N7002W-7-F图片2
2N7002W-7-F图片3
2N7002W-7-F图片4
2N7002W-7-F图片5
2N7002W-7-F图片6
2N7002W-7-F图片7
2N7002W-7-F图片8
2N7002W-7-F图片9
2N7002W-7-F图片10
2N7002W-7-F图片11
2N7002W-7-F图片12
2N7002W-7-F图片13
2N7002W-7-F图片14
2N7002W-7-F概述

2N7002W-7-F 编带

表面贴装型 N 通道 115mA(Ta) 200mW(Ta) SOT-323


得捷:
MOSFET N-CH 60V 115MA SOT323


立创商城:
N沟道 60V 115mA


贸泽:
MOSFET 60V 200mW


e络盟:
功率场效应管, MOSFET, N沟道, 60 V, 115 mA, 13.5 ohm, SOT-323, 表面安装


艾睿:
Trans MOSFET N-CH 60V 0.115A Automotive 3-Pin SOT-323 T/R


Allied Electronics:
MOSFET N-Channel 60V 0.115A SOT323


安富利:
Trans MOSFET N-CH 60V 0.115A 3-Pin SOT-323 T/R


Chip1Stop:
Trans MOSFET N-CH 60V 0.115A Automotive 3-Pin SOT-323 T/R


Verical:
Trans MOSFET N-CH 60V 0.115A Automotive 3-Pin SOT-323 T/R


Newark:
# DIODES INC.  2N7002W-7-F  MOSFET Transistor, N Channel, 800 mA, 60 V, 13.5 ohm, 10 V, 2 V


儒卓力:
**N-CH MOS-FET 0,115A 60V SOT323 **


Win Source:
MOSFET N-CH 60V 115MA SOT323


2N7002W-7-F中文资料参数规格
技术参数

额定电压DC 60.0 V

额定电流 115 mA

通道数 1

针脚数 3

漏源极电阻 13.5 Ω

极性 N-Channel

耗散功率 200 mW

阈值电压 2 V

漏源极电压Vds 60 V

漏源击穿电压 70 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 115 mA

输入电容Ciss 50pF @25VVds

额定功率Max 200 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-323-3

外形尺寸

长度 2.2 mm

宽度 1.35 mm

高度 1 mm

封装 SOT-323-3

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 国防, 车用, 电源管理, 军用与航空

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

2N7002W-7-F引脚图与封装图

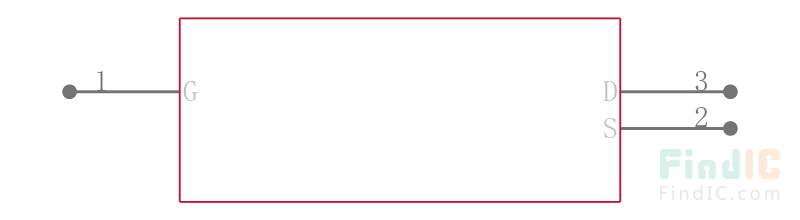

2N7002W-7-F引脚图

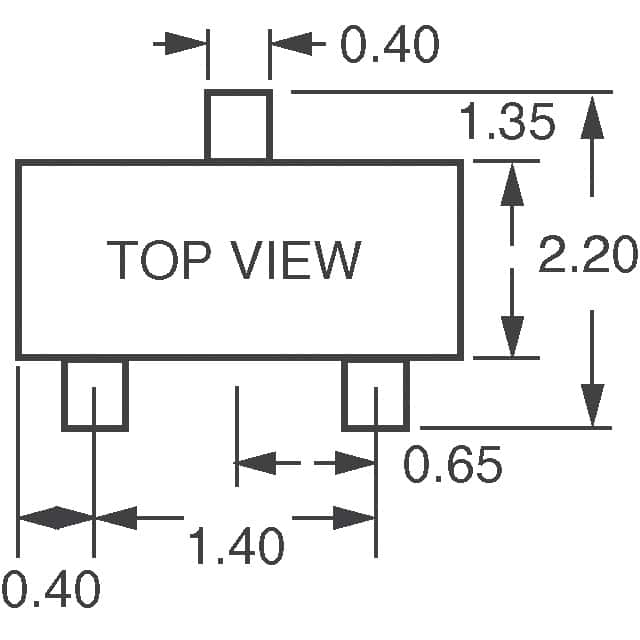

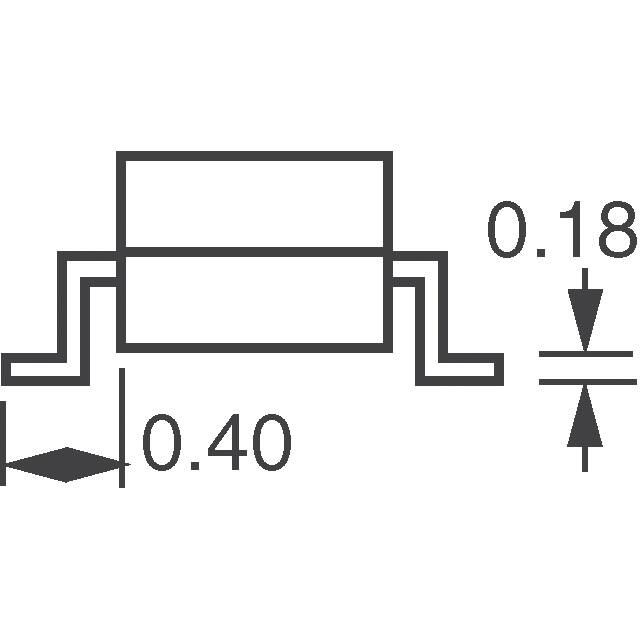

2N7002W-7-F封装图

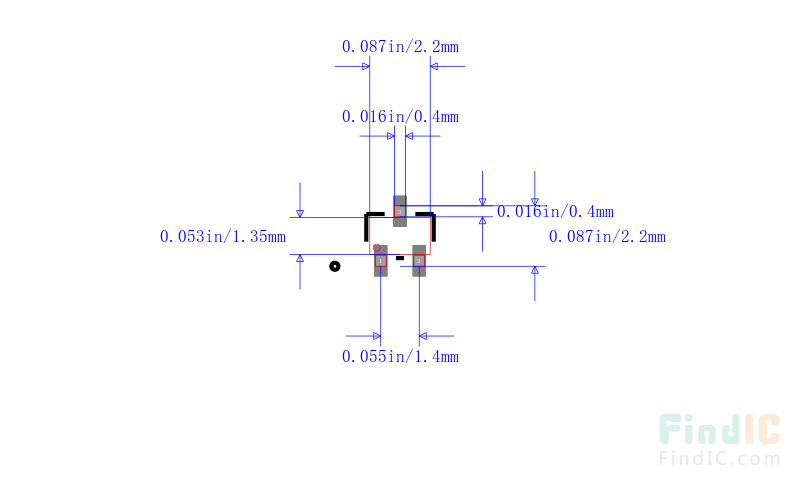

2N7002W-7-F封装焊盘图
在线购买2N7002W-7-F
型号: 2N7002W-7-F
制造商: Diodes 美台
描述:2N7002W-7-F 编带
替代型号2N7002W-7-F
型号/品牌 代替类型 替代型号对比

2N7002W-7-F

Diodes 美台

当前型号

当前型号

2N7002W-7

美台

类似代替

2N7002W-7-F和2N7002W-7的区别

2N7002W

飞兆/仙童

功能相似

2N7002W-7-F和2N7002W的区别

2N7002W-TP

美微科

功能相似

2N7002W-7-F和2N7002W-TP的区别
