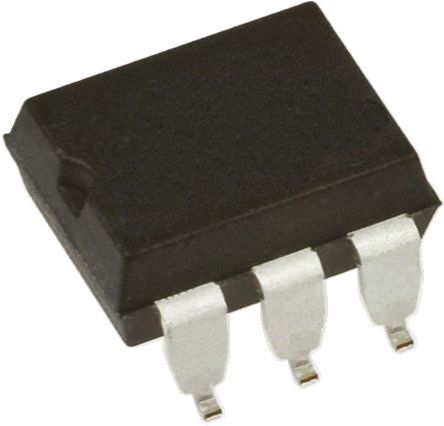

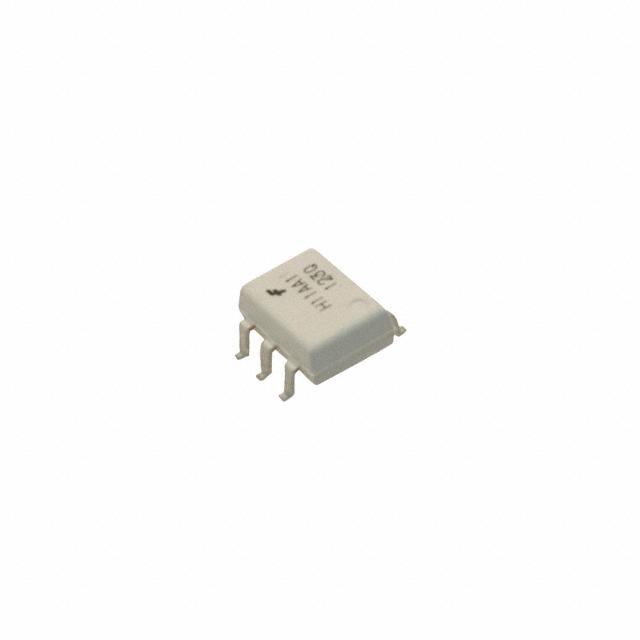

FAIRCHILD SEMICONDUCTOR H11AA1SR2M 光电耦合器, 晶体管输出, 1通道, 表面安装DIP, 6 引脚, 60 mA, 7.5 kV, 20 %
The is a 6-pin 1-channel AC input Phototransistor Optocoupler consists of two gallium-arsenide infrared emitting diodes connected in inverse parallel driving a single silicon phototransistor output. It is suitable for AC line monitor, unknown polarity DC sensor and telephone line interface.
- .
- Bi-polar emitter input
- .
- Built-in reverse polarity input protection
- .
- 850V Maximum working insulation voltage
- .
- 6000V High allowable overvoltage
输入电压DC 1.17 V
输出电压 100 V
电路数 1
通道数 1
针脚数 6
正向电压 1.17 V
输入电流 60 mA
耗散功率 0.25 W
隔离电压 7.5 kV
正向电流 60 mA
输出电压Max 30 V
输入电流Min 60 mA
正向电压Max 1.5 V
正向电流Max 60 mA
工作温度Max 100 ℃
工作温度Min -40 ℃
耗散功率Max 250 mW
安装方式 Surface Mount
引脚数 6
封装 DIP-6
高度 3.53 mm
封装 DIP-6
工作温度 -40℃ ~ 100℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
H11AA1SR2M Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
H11AA1SM 安数光 | 功能相似 | H11AA1SR2M和H11AA1SM的区别 |
