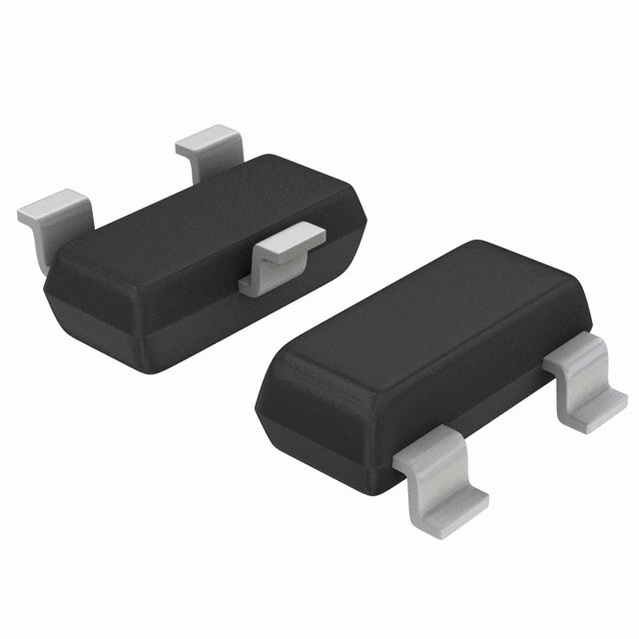

NDS0610图片1
NDS0610图片2
NDS0610图片3
NDS0610图片4
NDS0610图片5
NDS0610图片6
NDS0610图片7
NDS0610图片8
NDS0610图片9
NDS0610图片10
NDS0610图片11
NDS0610图片12
NDS0610图片13
NDS0610图片14
NDS0610图片15
NDS0610图片16
NDS0610图片17
NDS0610图片18
NDS0610图片19
NDS0610图片20
NDS0610图片21
NDS0610图片22
NDS0610图片23
NDS0610图片24
NDS0610概述

FAIRCHILD SEMICONDUCTOR  NDS0610  晶体管, MOSFET, P沟道, 120 mA, -60 V, 10 ohm, -10 V, -1.7 V

最大源漏极电压VdsDrain-Source Voltage| -60V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 20V 最大漏极电流IdDrain Current| -0.12A 源漏极导通电阻RdsDrain-Source On-State Resistance| 1.0Ω @-500mA,-10V 开启电压Vgs(th)Gate-Source Threshold Voltage| -1--3.5V 耗散功率PdPower Dissipation| 360mW/0.36W Description & Applications| Features • −0.12A, −60V. RDSON = 10 Ω @ VGS = −10 V RDSON = 20 Ω @ VGS = −4.5 V • Voltage controlled p-channel small signal switch • High density cell design for low RDSON • High saturation current 描述与应用| •电压控制p沟道小信号开关 •高密度电池设计的低RDS(ON) •高饱和电流“

NDS0610中文资料参数规格
技术参数

额定电压DC -60.0 V

额定电流 -120 mA

额定功率 360 mW

通道数 1

针脚数 3

漏源极电阻 10 Ω

极性 P-Channel

耗散功率 360 mW

漏源极电压Vds 60 V

漏源击穿电压 60 V

连续漏极电流Ids -120 mA

上升时间 6.3 ns

输入电容Ciss 79pF @25VVds

额定功率Max 360 mW

下降时间 7.5 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 360mW Ta

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.92 mm

宽度 1.3 mm

高度 0.93 mm

封装 SOT-23-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

在线购买NDS0610
型号: NDS0610
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  NDS0610  晶体管, MOSFET, P沟道, 120 mA, -60 V, 10 ohm, -10 V, -1.7 V
