5499910-8

TE Connectivity AMP-LATCH 通用弹出式 2.54mm x 2.54mm 印刷电路板引脚管座连接器AMP-LATCH 通用弹出式有罩印刷电路板安装引脚管座具有标准型面、2.54 x 2.54mm 中心线，闩锁型号可与 AMP-LATCH 带状电缆连接器配用。 这些印刷电路板安装 AMP-LATCH 引脚管座为军用中心和双极化，黑色 UL 94V-0 GF 热塑性外壳，并提供印刷电路板垂直和印刷电路板直角安装样式。 带短闩锁的管座与不带应力消除的 AMP-LATCH 带状电缆插座连接器配用，带长闩锁的管座与带应力消除的 AMP-LATCH 带状电缆插座配用。 有关不同闩锁选件和触点镀层的数据，请参见附加数据表。 有关应力消除件，请参见库存号 454-2390、454-2463 和 454-2390（典型）。 有关配接连接器，请参见库存号 454-2413、719-8791 和 718-9245（典型）。**补充数据** --- **制造商部件号** | **方向** | **闩锁类型** | **触点镀层** | **焊接尾线长度** x-5499910-x | 垂直印刷电路板安装 | 短 | 镀金 0.00038 | 2.79mm x-5499160-x | 垂直印刷电路板安装 | 短 | 镀金 0.00076 | 2.79mm x-5499374-x | 垂直印刷电路板安装 | 短 | 镀金 0.00076 | 3.94mm x-5499923-x | 垂直印刷电路板安装 | 长 | 镀金 0.00038 | 3.94mm x-5102321-x | 垂直印刷电路板安装 | 长 | 镀金 0.00076 | 3.94mm x-5499206-x | 垂直印刷电路板安装 | 长 | 镀金 0.00076 | 2.79mm x-5499913-x | 直角印刷电路板安装 | 短 | 镀金 0.00038 | 2.79mm x-5499345-x | 直角印刷电路板安装 | 短 | 镀金 0.00076 | 2.79mm x-5499786-x | 直角印刷电路板安装 | 长 | 镀金 0.00038 | 2.79mm x-5102322-x | 直角印刷电路板安装 | 长 | 镀金 0.00076 | 3.94mm x-5499141-x | 直角印刷电路板安装 | 长 | 镀金 0.00076 | 2.79mm x-5102153-x | 垂直印刷电路板安装 | 无 | 镀金 0.00038 | 2.79mm x-5102154-x | 垂直印刷电路板安装 | 无 | 镀金 0.00076 | 2.79mm x-5102155-x | 垂直印刷电路板安装 | 无 | 镀金 0.00076 | 3.94mm x-5102156-x | 垂直印刷电路板安装 | 无 | 镀金 0.00076 | 3.94mm x-5102159-x | 直角印刷电路板安装 | 无 | 镀金 0.00038 | 2.79mm x-5102160-x | 直角印刷电路板安装 | 无 | 镀金 0.00076 | 2.79mm x-102153-x | 垂直印刷电路板安装 | 无 | 镀金 0.00038 | 2.79mm x-102154-x | 垂直印刷电路板安装 | 无 | 镀金 0.00076 | 2.79mm ### TE Connectivity AMP-Latch IDC 带状电缆连接器

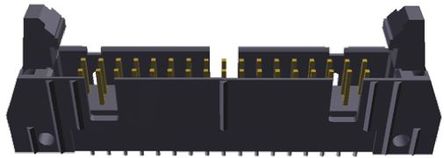

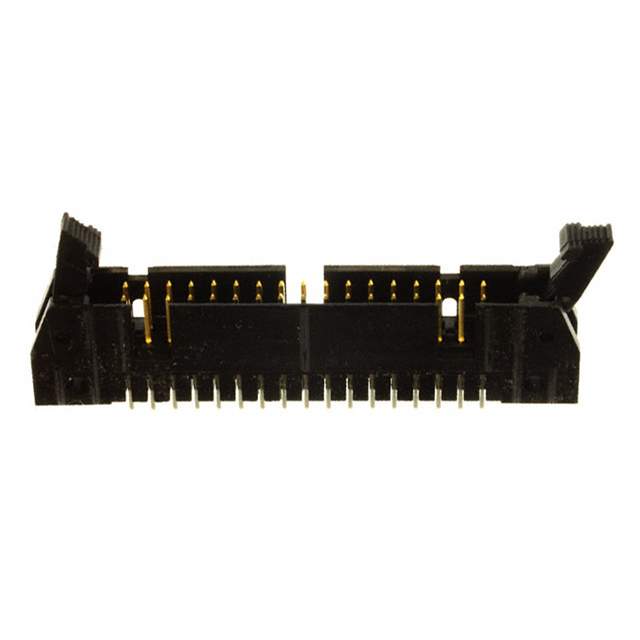

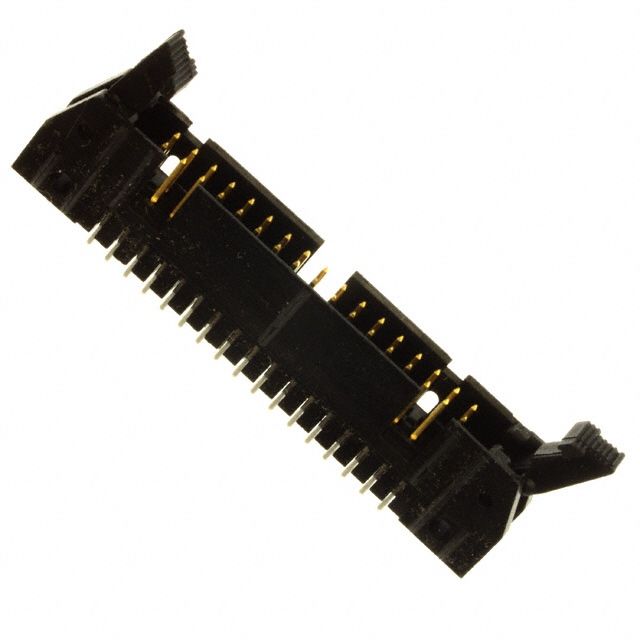

AMP-LATCH 通用弹出式 2.54mm x 2.54mm 印刷电路板管座

AMP-LATCH 通用弹出式印刷电路板管座，具有 2.54 x 2.54 mm 中心线。这些 AMP-LATCH 弹出管座具有军用、中心和双极化，可实现精确配接。这些型号的 AMP-LATCH 通用管座具有弹射闩锁，可确保牢固连接至配接 IDC 带状电缆插座连接器并易于从中拆下。这些 AMP-LATCH 通用带状电缆管座连接器提供不带闩锁、带长款或短款闩锁型

带长闩锁的连接器可配接插座连接器，无需应力消除。带短闩锁的连接器可配接插座连接器，需要应力消除。

### 特点和优势

• 军用、中心和双极化

• 弹射闩锁，用于加固配接连接和轻松拆卸

• 长款和短款弹射闩锁选件

### TE Connectivity AMP-Latch IDC 带状电缆连接器

AMP-LATCH 系列带状电缆连接器包括印刷电路板管座和 IDC 带状电缆插座。此连接器系统可在带状电缆和印刷电路板电路之间建立可靠的气密性连接，允许将一个印刷电路板子系统连接至另一个
