5749069-2

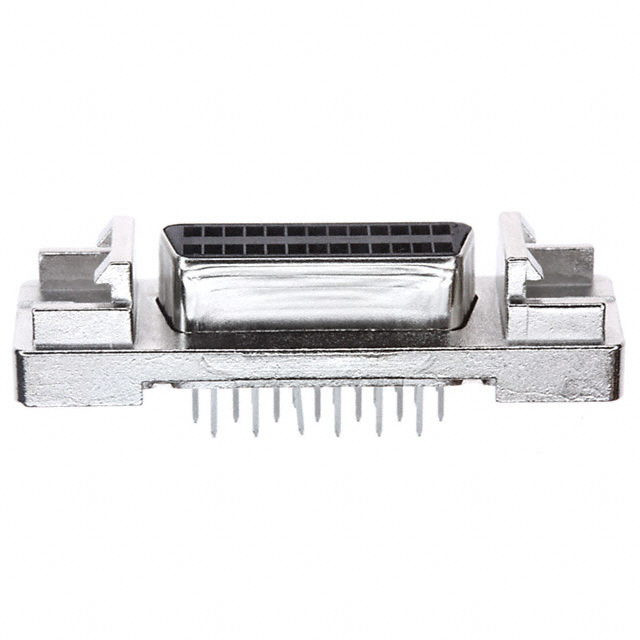

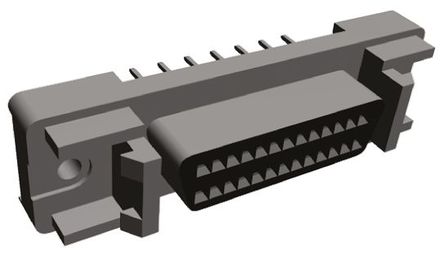

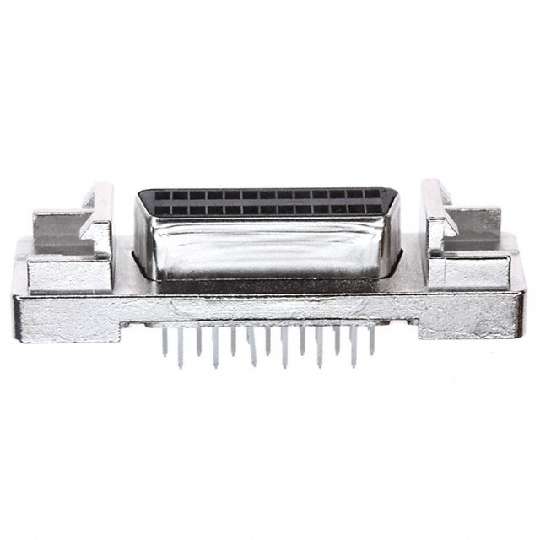

AMPLIMITE 系列 III 26 位置 直插座 0.050 带状 连接器

AMPLIMITE .050 系列 III D-Sub 屏蔽插座针座

AMPLIMITE .050 系列 III 印刷电路板 D-Sub 插座管座采用紧凑型节省空间的设计，带高密度 D 型接口，具有 1.27 x 2.54 mm 触点间距。这些 AMPLIMITE .050 系列 III 印刷电路板安装 D-Sub 连接器为完全屏蔽式，可提供极佳的 EMI/RFI 保护。外壳由高温热塑制成，与回流焊接流程兼容。直角印刷电路板 D-Sub 管座提供一体式板锁，可牢固连接到印刷电路板并提供接地。这些 AMPLIMITE .050 印刷电路板 D-sub 管座还提供导轨和闩锁块，可将管座锁定到相应的配接电缆连接器。导轨还通过防止在插拔过程中侧面到侧面摇摆移动，提供额外的触点保护。

### 特点和优势

• 紧凑节省空间的设计

• 完全屏蔽，提供 EMI/RFI 保护

• 与表面安装回流焊接流程兼容

• 一体式板锁可提供牢固的印刷电路板连接和接地

• 导轨和闩锁块，用于牢固配接连接

### 应用

这些 AMPLIMITE .050 系列 III 印刷电路板 D-Sub 连接器适用于高密度和节省空间为重要要求的应用。应用包括消费电子产品、电信、局域网、军用、工业和医疗设备

**补充数据**

---

**RS 库存号** | **制造商部件号** | **滑轨** | **闩锁** | **板锁** | **焊接尾线**

680-7721 | 5787170-5 | 否 | 否 | 是 | 2.54mm

680-7737 | 5787170-7 | 否 | 否 | 是 | 2.54mm

680-7703 | 5787170-9 | 否 | 否 | 是 | 2.54mm

684-1368 | 1761028-1 | 是 | 是 | 是 | 2.54mm

680-7728 | 1761028-2 | 是 | 是 | 是 | 2.54mm

680-7725 | 1761028-3 | 是 | 是 | 是 | 2.54mm

680-7734 | 1761028-4 | 是 | 是 | 是 | 2.54mm

680-7709 | 1761028-5 | 是 | 是 | 是 | 2.54mm

720-0869 | 5787082-5 | 否 | 是 | 是 | 2.54mm

718-3657 | 5787082-7 | 否 | 是 | 是 | 2.54mm

684-1361 | 5787082-9 | 否 | 是 | 是 | 2.54mm

739-0805 | 5787395-5 | 否 | 是 | 是 | 2.54mm

684-1365 | 5787169-9 | 否 | 否 | 否 | 2.54mm

720-0850 | 5787082-2 | 否 | 是 | 是 | 2.84 mm

739-0767 | 5787678-1 | 是 | 是 | 是 | 3.05 mm

680-7719 | | 是 | 是 | 否 | 3.18 mm

680-7731 | 5749069-7 | 是 | 是 | 否 | 3.18 mm

680-7712 | 5749069-9 | 是 | 是 | 否 | 3.18 mm

680-7715 | 5749070-9 | 否 | 否 | 否 | 3.18 mm

680-7740 | 5749070-7 | 否 | 否 | 否 | 3.18 mm

795-2260 | 5787170-4 | 否 | 否 | 是 | 3.05 mm

795-2286 | 5787169-7 | 否 | 否 | 否 | 2.54mm

822-4793 | 787171-7 | 是 | 是 | 是 | 2.54 mm

822-4796 | 5749070-5 | 否 | 否 | 否 | 3.18 mm

822-4787 | 5787362-7 | 否 | 否 | 是 | 3.05 mm

822-4780 | 5787394-5 | 否 | 是 | 否 | 2.54 mm

822-4784 | 5787394-7 | 否 | 是 | 否 | 2.54 mm

### 标准

屏蔽 AMPLIMITE .050 系列连接器，系列 III 经认证符合 SCSI-2、SCSI-3、EIA RS-232、ISO-11569

.

、IPI-2、HIPPI 和 IEE 802.3 MII 标准。
