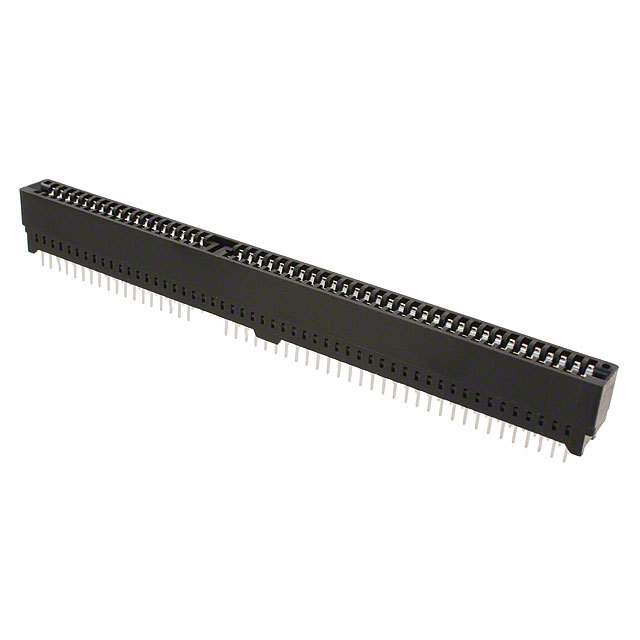

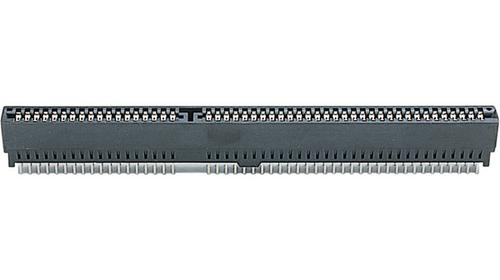

5645169-3

TE Connectivity 标准边缘 II 板边连接器标准边缘 II 板边连接器，具有 2.54mm 中心线和黑色 GF 聚酯外壳。 这些标准边缘 II 板边连接器采用印刷电路板垂直安装，适用于机架安装和焊接。 板边连接器 864-3526 采用印刷电路板安装固定 板边连接器 718-8258 采用印刷电路板安装固定和键接 板边连接器 718-8365 采用特殊的 18/31 双组合 板边连接器 718-8356 采用特殊的 18/31 双组合和印刷电路板安装固定### 边缘连接器 - TE

标准边缘 II 板边

Standard Edge II 2.54 mm 高电流卡边连接器采用薄型行业标准封装，旨在提高可靠性和经济性。这些 Standard Edge III 卡连接器设计用于将子卡连接到主板。这些卡边连接器的触点采用双叉悬臂设计，并由局部镀金精密成型的磷青铜制成，以提供额外强度和电气可靠性。这些 Standard Edge II 2.54 mm 卡边连接器的触点间键接插槽位于卡插槽中，可将键接插头插入其中。此功能可确保配接子卡的正确定向，子卡也必须插入槽中以插接键接插头。键接插头可单独提供（请参见库存号 718-8407）。部件号为 1489162-x、5645169-x 和 5645235-x 的连接器具有一组弯曲焊接支脚，用于在焊接过程中牢固固定在印刷电路板上。

### 特点和优势

• 高度可靠、经济实惠

• 行业标准封装

• 薄型设计

• 双叉镀金磷青铜触点，确保强度和高可靠性

• 触点间键接插槽，用于准确定向卡

• 提供各种型号，配备弯曲焊接支脚，用于牢固固定在印刷电路板上

### 产品应用信息

这些 Standard Edge II 2.54 mm 卡边连接器适用于直流到直流转换器低功率电源、工业级卡扩展器和需要耐用/坚固卡边触点的常规低成本输入/输出应用
