2SD2652

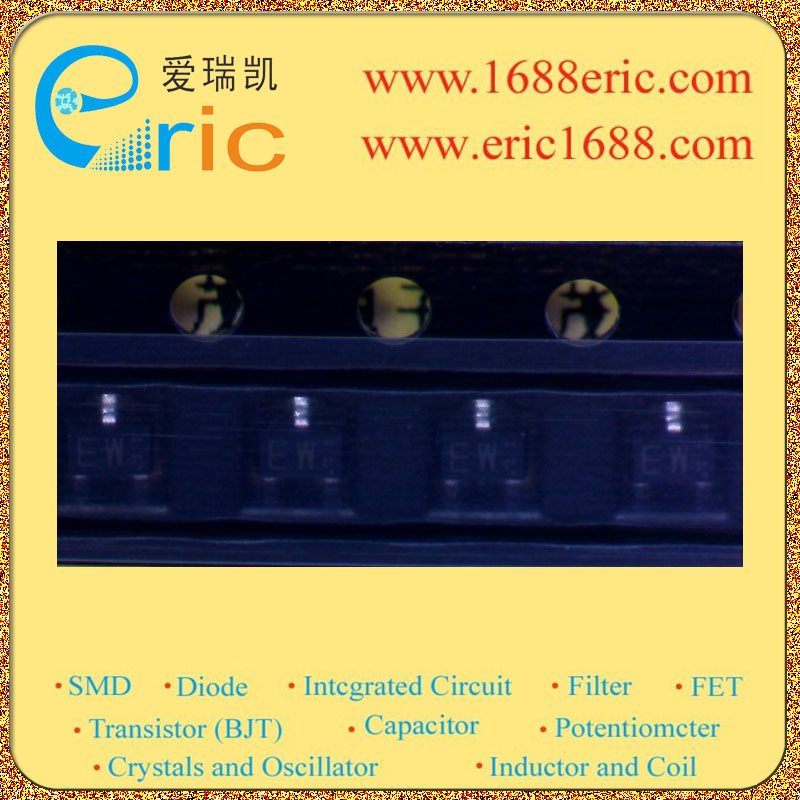

2SD2652 NPN三极管 15V 1.5A 400MHz 270~680 80mV SOT-323/SC-70/UMT3 marking/标记 EW 低频放大

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 15V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 12V 集电极连续输出电流ICCollector CurrentIC| 1.5A 截止频率fTTranstion FrequencyfT| 400MHz 直流电流增益hFEDC Current GainhFE| 270~680 管压降VCE（sat）Collector-Emitter Saturation Voltage| 80mV 耗散功率PcPower Dissipation| 200mW/0.2W Description & Applications| General purpose amplification 12V, 1.5A Application Low frequency amplifier Features 1 A collector current is large. 2 Collector saturation voltage is low. VCEsat ≤ 200mV At IC = 500mA / IB = 25mA 描述与应用| 通用放大（12V，1.5A） 应用 低频放大器 特点 1）集电极电流是很大的。 2）集电极饱和电压低。 VCE（sat）≤200mV 在IC =500毫安/ IB=25毫安的时候
