22-28-8140中文资料参数规格

技术参数

触点数 14

极性 Male

触点电镀 Tin

额定电压DC 250 V

额定电流 4 A

排数 1

易燃性等级 UL 94 V-0

针脚数 14

额定电压 250 V

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 35.6 mm

宽度 2.29 mm

高度 2.49 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

外壳材质 Nylon

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

22-28-8140引脚图与封装图

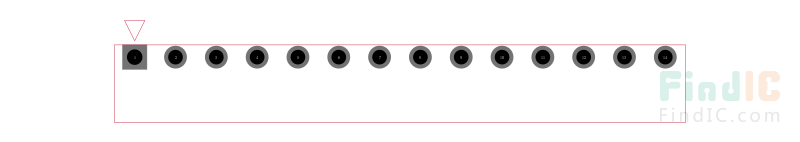

22-28-8140引脚图

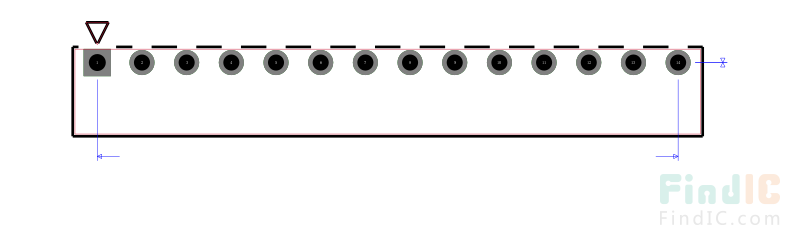

22-28-8140封装图

22-28-8140封装焊盘图

在线购买22-28-8140

型号： 22-28-8140

制造商： Molex 莫仕

描述：板至板连接, 2.54 mm, 14 触点, 针座, KK 254 42377 Series, 通孔安装, 1 排

替代型号22-28-8140

型号/品牌	代替类型	替代型号对比
22-28-8140 Molex 莫仕	当前型号	当前型号
22-28-8141 莫仕	完全替代	22-28-8140和22-28-8141的区别
22-28-8142 莫仕	类似代替	22-28-8140和22-28-8142的区别
22-28-8144 莫仕	功能相似	22-28-8140和22-28-8144的区别
