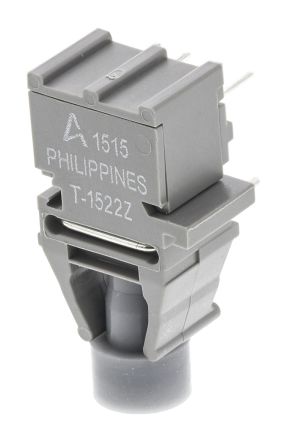

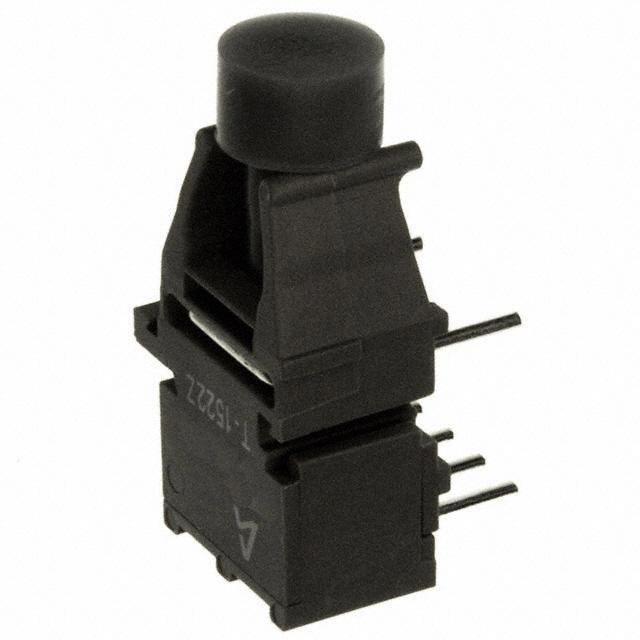

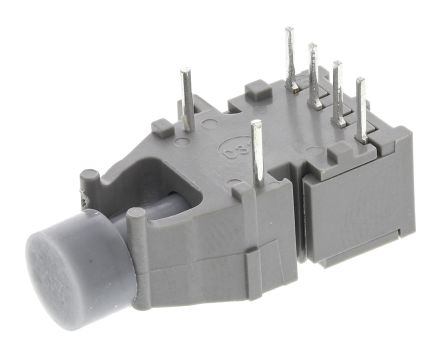

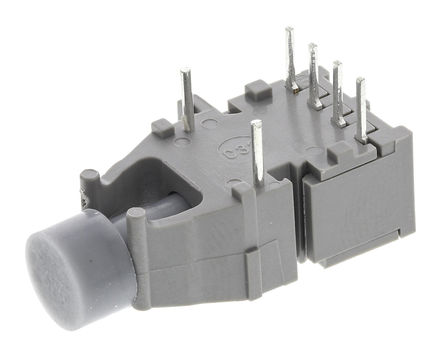

BROADCOM LIMITED HFBR-1522Z 光纤发送器
HFBR-0500Z 系列光纤连接
Avago Technologies 的 HFBR-x5xxZ 系列构成多用途链路系列的一部分。 它们是光纤链路组件，包括发射器、接收器、连接器和电缆。 HFBR-x5xxZ 系列是适用于电压隔离和绝缘、EMI/RFI 抗扰性或数据安全问题的解决方案。
此系列设备包括各种封装配置和连接器，可提供一系列机械设计解决方案，用于必要的应用要求。
HFBR-x5xxZ 发射器使用 660nm LED，易于观察。 接收器包括单片直流耦合、数字 IC 接收器，带开路集电极肖特基输出晶体管。
HFBR-x5xxZ 系列特别适合各种应用，包括：电动机控制器触发、数据通信、局域网以及音频和视频设备中的抗噪音通信。
HFBR-x5xxZ 系列的功能：
\- 光纤组件
\- 增强型数字链路：dc-5 MBd
\- 扩展型距离链路：40kBd 时高达 120m
\- 低电流链路：6mA 峰值电源电流
\- 水平和垂直安装
\- 联锁功能
\- 高抗噪性
\- 易于连接：单工、双工和闭锁连接器
\- 阻燃
\- 与标准 TTL 电路兼容
电容 86 pF
针脚数 6
正向电压 1.67 V
波长 660 nm
峰值波长 660 nm
上升时间 80 ns
正向电流 80 mA
正向电流Max 80 mA
下降时间 40 ns
下降时间Max 40 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
引脚数 6
长度 18.8 mm
宽度 12.19 mm
高度 7.62 mm
工作温度 -40℃ ~ 85℃
产品生命周期 Active
制造应用 车用, 通信与网络, Automotive, Fibre Optics, Communications & Networking, 光纤
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
HFBR-1522Z Broadcom 博通 | 当前型号 | 当前型号 |
HFBR-1522 博通 | 功能相似 | HFBR-1522Z和HFBR-1522的区别 |
