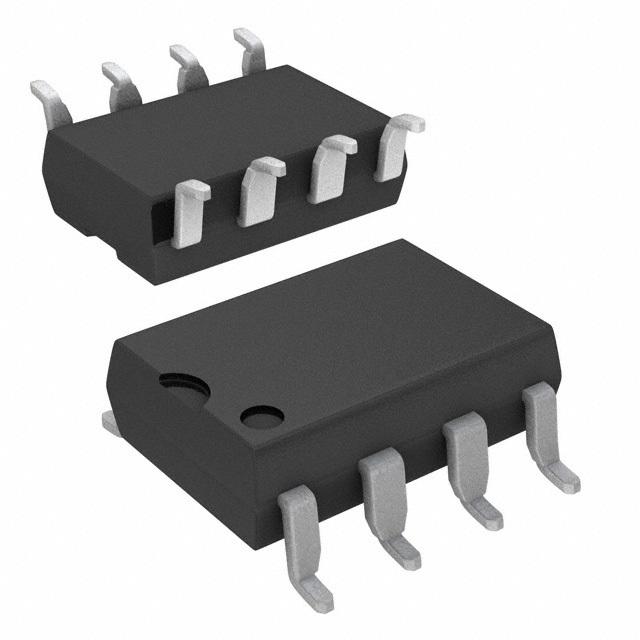

HCPL-7800A-300E图片1

HCPL-7800A-300E图片2

HCPL-7800A-300E图片3

HCPL-7800A-300E图片4

HCPL-7800A-300E图片5

HCPL-7800A-300E图片6

HCPL-7800A-300E图片7

HCPL-7800A-300E图片8

HCPL-7800A-300E图片9

HCPL-7800A-300E图片10

HCPL-7800A-300E图片11

HCPL-7800A-300E图片12

HCPL-7800A-300E图片13

HCPL-7800A-300E图片14

HCPL-7800A-300E中文资料参数规格

技术参数

电源电压DC 4.50 V

输入电压DC 5.50V max

输出电压 6.00 V

供电电流 10.9 mA

电路数 1

通道数 1

输入电流 16.0 mA

上升时间 2.96 µs

带宽 100 kHz

隔离电压 3750 V

输入补偿电压 300 µV

输入偏置电流 500 nA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 100 kHz

封装参数

安装方式 Surface Mount

引脚数 8

封装 DIP-8

外形尺寸

长度 9.8 mm

宽度 6.35 mm

高度 3.56 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2013/06/20

数据手册

在线购买HCPL-7800A-300E

型号： HCPL-7800A-300E

制造商： AVAGO Technologies 安华高科

描述：光隔离放大器 4.5 - 5.5 SV 8 dB

替代型号HCPL-7800A-300E

型号/品牌	代替类型	替代型号对比
HCPL-7800A-300E AVAGO Technologies 安华高科	当前型号	当前型号
ISO124P 德州仪器	功能相似	HCPL-7800A-300E和ISO124P的区别
AMC1200SDUBR 德州仪器	功能相似	HCPL-7800A-300E和AMC1200SDUBR的区别
ISO122JP 德州仪器	功能相似	HCPL-7800A-300E和ISO122JP的区别
