IRF8301MTRPBF概述
INFINEON IRF8301MTRPBF 晶体管, MOSFET, N沟道, 192 A, 30 V, 0.0013 ohm, 10 V, 1.7 V 新
Benefits:
- .
- Ultra-low RDSon
- .
- Low Profile less than 0.7 mm
- .
- Dual Sided Cooling Compatible
- .
- Ultra-low Package Inductance
- .
- Optimized for high speed switching or high current switch Power Tool
- .
- Low Conduction and Switching Losses
- .
- Compatible with existing Surface Mount Techniques
- .
- StrongIRFET™
IRF8301MTRPBF中文资料参数规格
技术参数
额定功率 89 W
针脚数 7
漏源极电阻 0.0013 Ω
极性 N-Channel
耗散功率 89 W
阈值电压 1.7 V
漏源极电压Vds 30 V
连续漏极电流Ids 34A
上升时间 30 ns
输入电容Ciss 6140pF @15VVds
下降时间 17 ns
工作温度Max 150 ℃
工作温度Min -40 ℃
耗散功率Max 2.8W Ta, 89W Tc
封装参数
安装方式 Surface Mount
引脚数 7

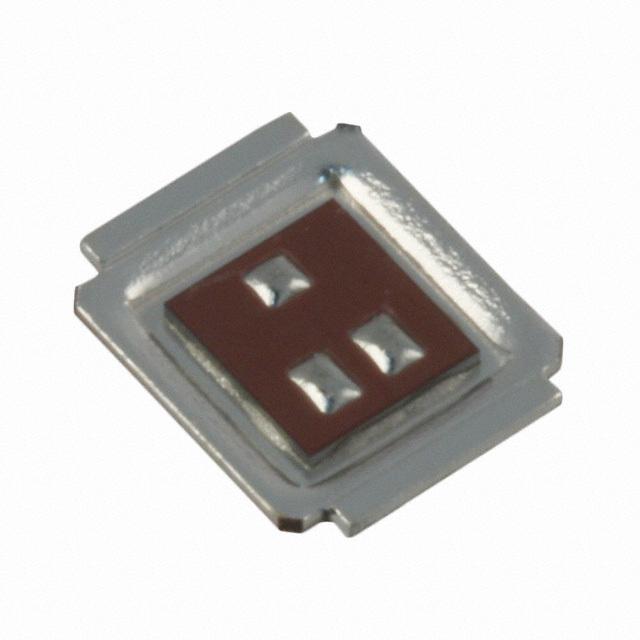

封装 Direct-FET
外形尺寸
长度 6.35 mm
宽度 5.05 mm
高度 0.7 mm
封装 Direct-FET
物理参数
材质 Silicon
工作温度 -40℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Load Switch High Side, Push-Pull, Isolated Primary Side MOSFETs, Point of Load SyncFET, Isolated Secondary Side SyncRec MOSFETs, Battery Protection, Full-Bridge, Battery Operated Drive, Load Switch Low Side
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
