IRLB3034PBF参数规格_中文资料_数据手册PDF

IRLB3034PBF概述

INFINEON IRLB3034PBF 晶体管, MOSFET, N沟道, 195 A, 40 V, 0.0014 ohm, 10 V, 2.5 V

电动机控制和交流-直流同步整流器 MOSFET，

### 电动机控制 MOSFET

Infineon 为电动机控制应用提供全面的强建 N 通道和 P 通道 MOSFET 设备组合。

### 同步整流器 MOSFET

同步整流 MOSFET 设备的组合，适用于交流-直流电源，支持客户对更高功率密度、更小尺寸、更便于携带和更灵活的系统的需求。

### MOSFET ，Infineon

Infineon 提供庞大且全面的 MOSFET 设备组合，其中包括 CoolMOS、OptiMOS 和 StrongIRFET 系列。它们提供同类最佳性能，实现更高效率、功率密度和成本效益。需要高质量和增强型保护功能的设计获益于符合 AEC-Q101 汽车工业标准的 MOSFET。

IRLB3034PBF中文资料参数规格

技术参数

额定功率 375 W

通道数 1

针脚数 3

漏源极电阻 0.0014 Ω

极性 N-CH

耗散功率 375 W

阈值电压 2.5 V

输入电容 10315pF @25V

漏源极电压Vds 40 V

漏源击穿电压 40 V

连续漏极电流Ids 343A

上升时间 827 ns

输入电容Ciss 10315pF @25VVds

额定功率Max 375 W

下降时间 355 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 375W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10 mm

宽度 4.4 mm

高度 15.65 mm

封装 TO-220-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 电源管理, Battery Operate, Power Management, Industrial, Portable Devices, Consumer Elec, Full-Bridge, Consumer Electronics, 便携式器材, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

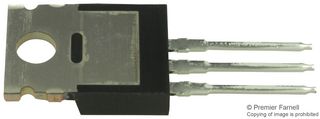

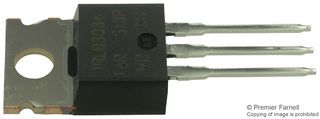

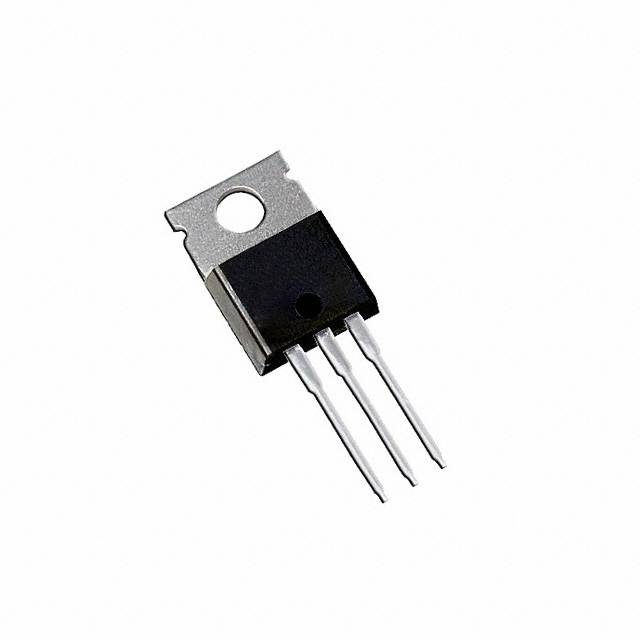

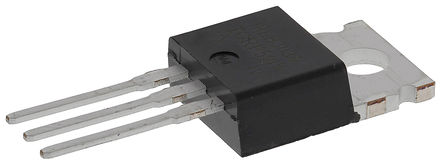

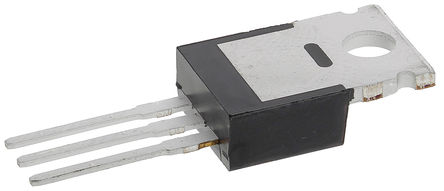

IRLB3034PBF引脚图与封装图

在线购买IRLB3034PBF

型号： IRLB3034PBF

制造商： Infineon 英飞凌

描述：INFINEON IRLB3034PBF 晶体管, MOSFET, N沟道, 195 A, 40 V, 0.0014 ohm, 10 V, 2.5 V

立即咨询

替代型号IRLB3034PBF

型号/品牌	代替类型	替代型号对比
IRLB3034PBF Infineon 英飞凌	当前型号	当前型号
IRL1404ZPBF 英飞凌	类似代替	IRLB3034PBF和IRL1404ZPBF的区别
IRL1404PBF 英飞凌	类似代替	IRLB3034PBF和IRL1404PBF的区别
IRL1004PBF 英飞凌	类似代替	IRLB3034PBF和IRL1004PBF的区别
