NTB75N03RT4概述

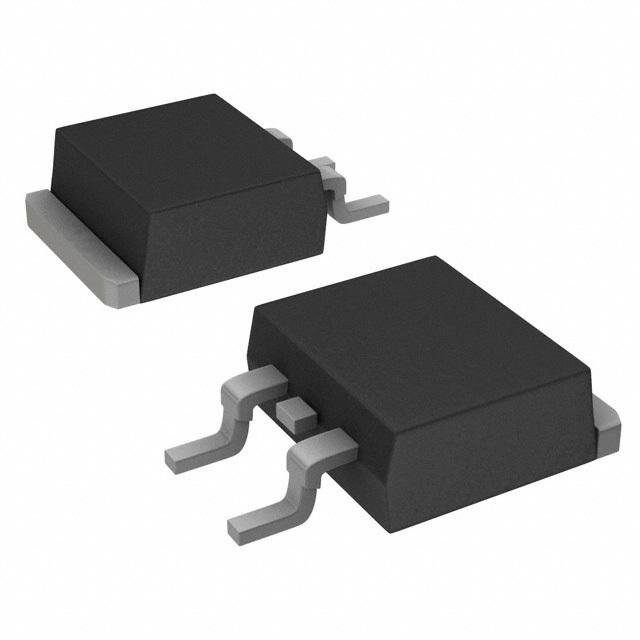

功率MOSFET 75安培， 25伏特N沟道D2PAK ， TO- 220 Power MOSFET 75 Amps, 25 Volts N-Channel D2PAK, TO-220

表面贴装型 N 通道 25 V 9.7A（Ta），75A（Tc） 1.25W（Ta），74.4W（Tc） D2PAK

得捷:
MOSFET N-CH 25V 9.7A/75A D2PAK

贸泽:
MOSFET 25V 75A N-Channel

艾睿:
Trans MOSFET N-CH 25V 75A 3-Pin2+Tab D2PAK T/R

Chip1Stop:
Trans MOSFET N-CH 25V 75A 3-Pin2+Tab D2PAK T/R

Win Source:
MOSFET N-CH 25V 9.7A D2PAK

NTB75N03RT4中文资料参数规格

技术参数

额定电压DC 25.0 V

额定电流 75.0 A

通道数 1

漏源极电阻 13 mΩ

极性 N-Channel

耗散功率 74.4 W

漏源极电压Vds 25 V

漏源击穿电压 25 V

栅源击穿电压 ±20.0 V

连续漏极电流Ids 75.0 A

上升时间 1.3 ns

输入电容Ciss 1333pF @20VVds

额定功率Max 1.25 W

下降时间 5.5 ns

工作温度Max 150 ℃

工作温度Min 55 ℃

耗散功率Max 1.25W Ta, 74.4W Tc

封装参数

安装方式 Surface Mount

封装 TO-263-3

外形尺寸

长度 10.29 mm

宽度 9.65 mm

高度 4.83 mm

封装 TO-263-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买NTB75N03RT4

型号： NTB75N03RT4

制造商： ON Semiconductor 安森美

描述：功率MOSFET 75安培， 25伏特N沟道D2PAK ， TO- 220 Power MOSFET 75 Amps, 25 Volts N-Channel D2PAK, TO-220

立即咨询

替代型号NTB75N03RT4

型号/品牌	代替类型	替代型号对比
NTB75N03RT4 ON Semiconductor 安森美	当前型号	当前型号
NTB75N03L09T4G 安森美	功能相似	NTB75N03RT4和NTB75N03L09T4G的区别
NTB75N03L09G 安森美	功能相似	NTB75N03RT4和NTB75N03L09G的区别
NTB75N03L09 安森美	功能相似	NTB75N03RT4和NTB75N03L09的区别
