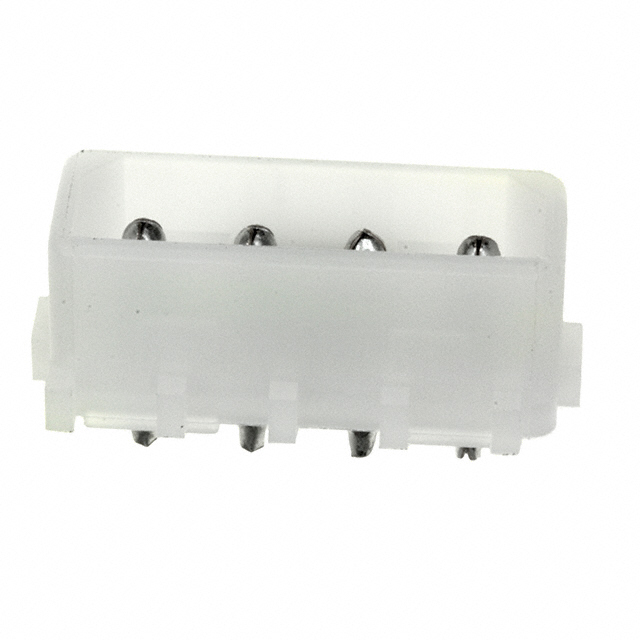

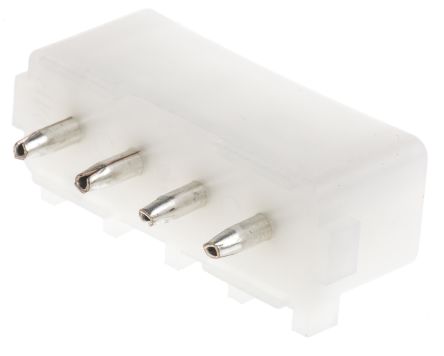

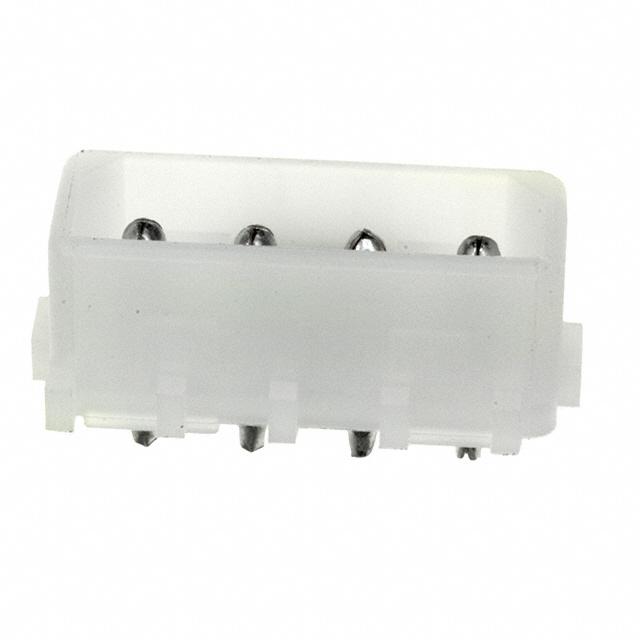

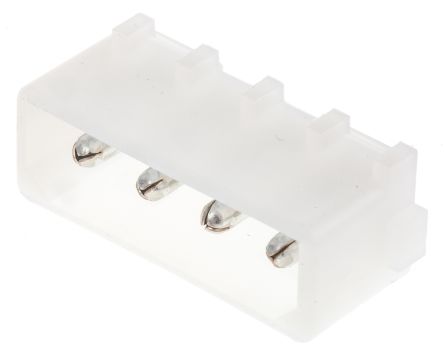

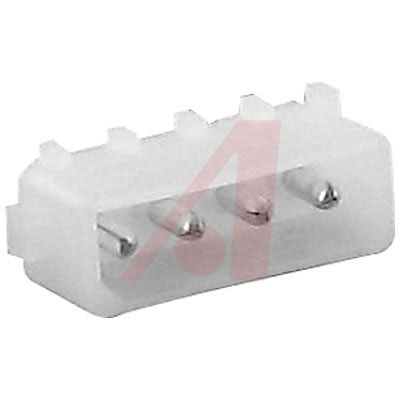

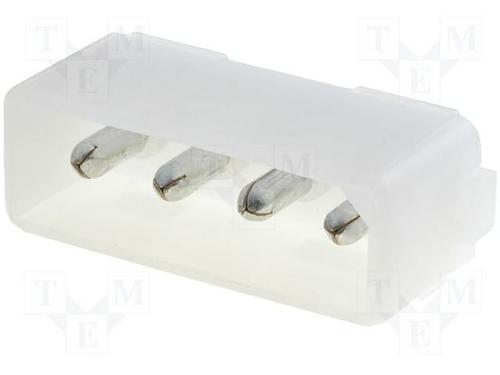

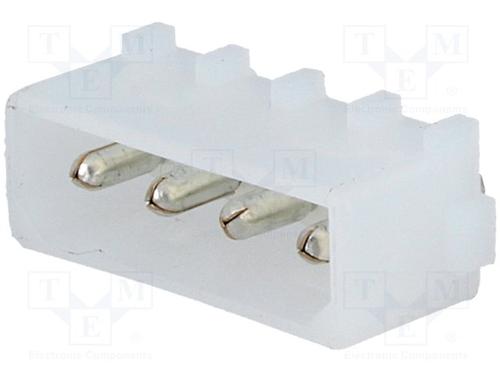

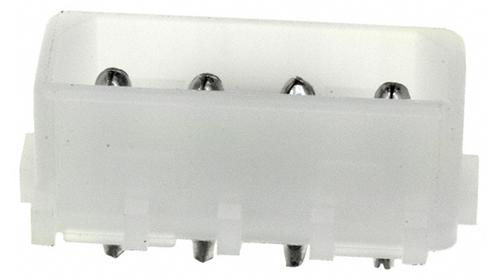

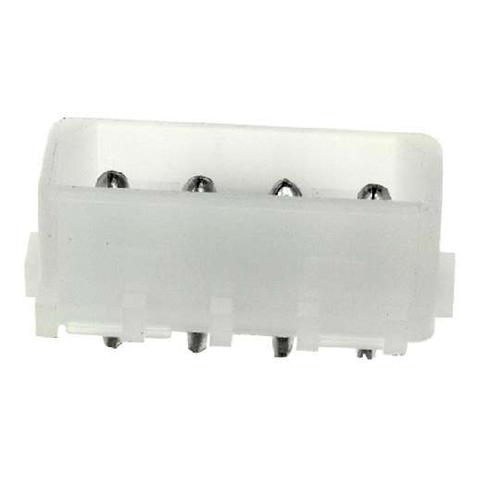

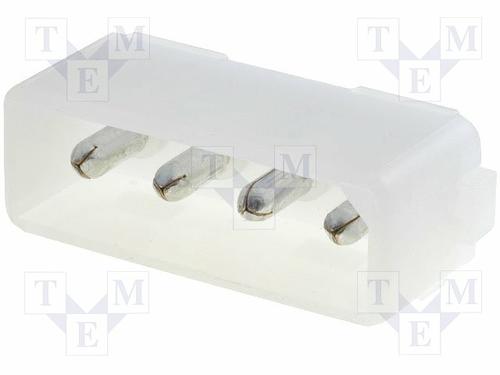

AMP FROM TE CONNECTIVITY 350211-1 线至板连接器, 垂直, Commercial MATE-N-LOK系列, 4 触点, 针座, 5.08 mm, 通孔安装, 1 排
5.08 mm 商用 MATE-N-LOK 垂直印刷电路板管座
商用 MATE-N-LOK 垂直安装印刷电路板管座连接器具有 5.08mm 节距，用于线对板应用。这些商用 MATE-N-LOK 印刷电路板管座精密模制，实现精确容差，且内置触点稳定和自动对齐功能。外壳由尼龙制成，完全经极化，可防止错配。这些商用 MATE-N-LOK 印刷电路板管座具有一体式制动锁或正向锁定设备，可在振动和冲击恶劣条件下保持固定在一起。触点采用清洁设计，无锋利的凸起部分，而不会阻碍插入或损坏外壳。
### 特点和优势
精密模制，实现精确容差
触点稳定和自动对齐功能
极化以防止错配
制动和正向锁定闩锁，用于牢固配接连接
清洁触点设计
低插入力和拔出力
### 标准
管座符合 MIL-STD 202 方法 208 可焊接性标准
触点数 4
极性 Male
触点电镀 Tin
额定电压AC 250 V
额定电流 12 A
绝缘电阻 500 MΩ
排数 1
方向 Vertical
电路数 4
易燃性等级 UL 94 V-2
针脚数 4
接触电阻 4.00 mΩ
拔插次数 50
安装角度 180 °
额定电流Max 12A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 250 VAC
额定电压 250 VAC
接触电阻Max 3.25 mΩ
安装方式 Through Hole
引脚数 4
封装 Through Hole
引脚间距 5.08 mm
长度 25.4 mm
宽度 9.65 mm
高度 10.29 mm
封装 Through Hole
引脚间距 5.08 mm
外壳颜色 Natural
颜色 Natural
触点材质 Phosphor Bronze
材质 Nylon
工作温度 -55℃ ~ 105℃
外壳材质 Nylon
产品生命周期 Active
包装方式 Bag
制造应用 工业, Power, 通用, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536694040
