3364W-1-103E概述

BOURNS  3364W-1-103E  微调电位器, 10KΩ, 25%, 1转, SMD

200mW 4mm 开放式机架 3364W 系列

Bourns® 3364W 系列 4mm 方形单转金属陶瓷 SMD Trimpot® 微调电位计

微型(额定尺寸 4mm 方形)

出色的安装效率

适合于回流焊/手工焊

适合于自动装配

顶部带十字槽调节器


得捷:
TRIMMER 10K OHM 0.2W J LEAD TOP


欧时:
### 200mW 4mm 开放式机架 3364W 系列Bourns® 3364W 系列 4mm 方形单转金属陶瓷 SMD Trimpot® 微调电位计 微型(额定尺寸 4mm 方形) 出色的安装效率 适合于回流焊/手工焊 适合于自动装配 顶部带十字槽调节器 功率 | 200mW ---|--- 有效移距 | 1 转(标称) 电阻容差 | ±25% 工作电压 | 50V(最大值) 温度系数 | ±250ppm/°C 末端电阻 | 20 Ω 电气旋转 | 260°(标称) 工作扭矩 | 20 至 200 gcm 旋转寿命 | 20 次 工作温度 | \- 40 ° C 至 +100 ° C 焊接温度 | 245°C 5s(最大值) 触点电阻变化 | 5%(最大值) 尺寸(长 x 宽 x 厚) | 3.8 x 4.5 x 1.5 mm 线性或者对数 | 线性 ![http://china.rs-online.com/largeimages/L113278-02.jpg]http://china.rs-online.com/largeimages/L113278-02.jpg![http://china.rs-online.com/largeimages/L176781-01.gif]http://china.rs-online.com/largeimages/L176781-01.gif ### 单转 - 表面安装 - 金属陶瓷


e络盟:
微调电位器, 10 kohm, 1 转, 表面安装设备, Trimpot 3364系列, 200 mW, ± 25%


艾睿:
Res Cermet Trimmer 10K Ohm 25% 0.2W1/5W 1Elec/1MechTurns 3.8mm 3.8 X 4.5 X 1.5mm SMD T/R


Allied Electronics:
SMD Cermet Trimmer Resistor 10kOhm +/-25% 1/5W +/-250ppm/degC Top Adjust


安富利:
Res Cermet Trimmer 10K Ohm 25% 1/5W 1Elec/1MechTurn 3.8mm 3.8 X 4.5 X 1.5mm SMD Embossed T/R


Chip1Stop:
Res Cermet Trimmer 10K Ohm 25% 0.2W1/5W 1Elec/1MechTurns 3.8mm 3.8 X 4.5 X 1.5mm SMD T/R


TME:
Potentiometer: mounting; single turn, horizontal; 10kΩ; 200mW; SMD


Verical:
Res Cermet Trimmer 10K Ohm 25% 0.2W1/5W 1Elec/1MechTurns 3.8mm 3.8 X 4.5 X 1.5mm SMD T/R


Newark:
# BOURNS  3364W-1-103E  Trimmer, SMD, 10 kohm, 200 mW, ± 25%, Trimpot 3364 Series, 1 Turns, Surface Mount Device


MASTER:
Res Cermet Trimmer 10K Ohm 25% 0.2W1/5W 1Elec/1MechTurns 3.8mm 3.8 X 4.5 X 1.5mm SMD T/R


Electro Sonic:
Res Cermet Trimmer 10K Ohm 25% 0.2W1/5W 1Elec/1MechTurns 3.8mm 3.8 X 4.5 X 1.5mm SMD T/R


Win Source:
TRIMMER 10K OHM 0.2W SMD


3364W-1-103E中文资料参数规格
技术参数

容差 ±25 %

额定功率 0.2 W

电阻 10 kΩ

阻值偏差 ±25 %

工作温度Max 100 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

封装 4X4

外形尺寸

长度 3.8 mm

宽度 4.5 mm

高度 1.5 mm

封装 4X4

物理参数

颜色 Silver

重量 564 mg

工作温度 -40℃ ~ 100℃

温度系数 ±250 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2016/06/20

海关信息

ECCN代码 EAR99

HTS代码 8533408050

数据手册

3364W-1-103E引脚图与封装图

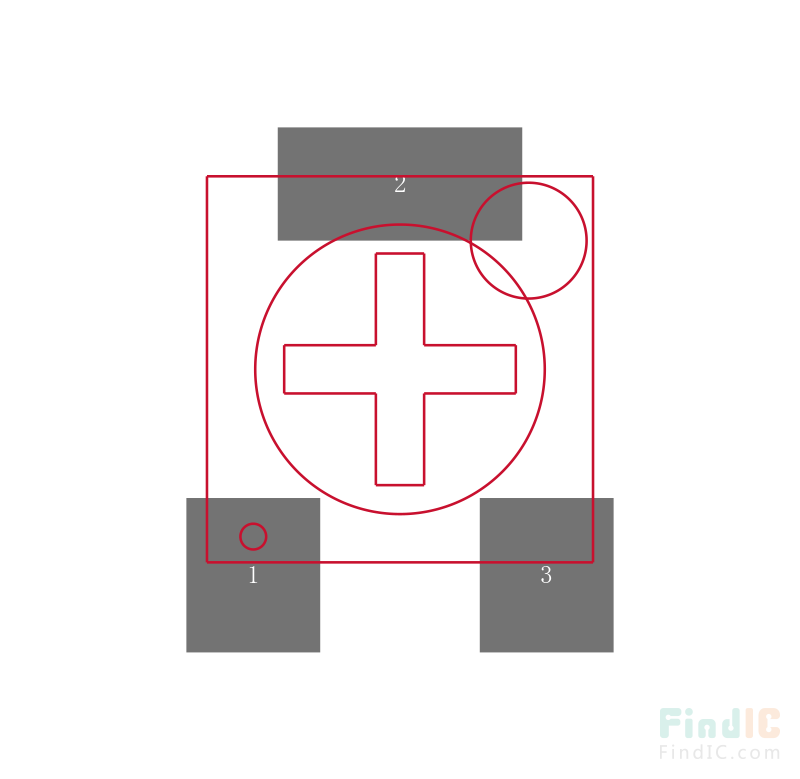

3364W-1-103E引脚图
3364W-1-103E封装图

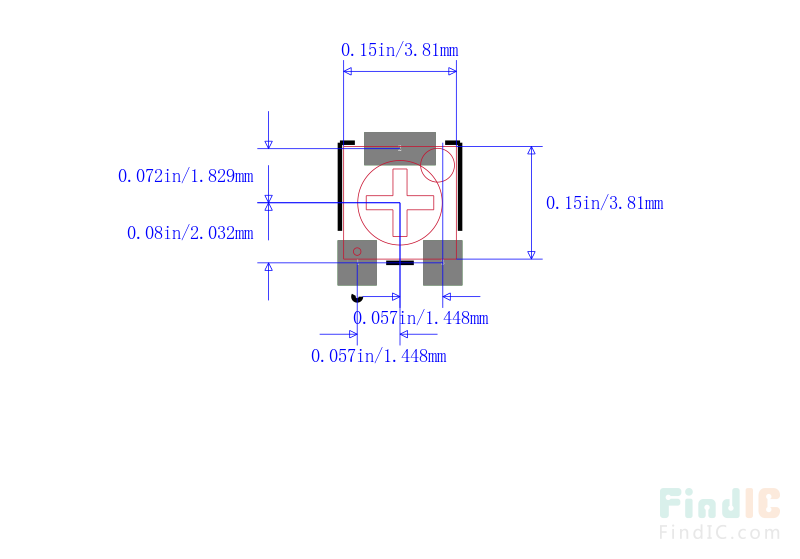

3364W-1-103E封装焊盘图
在线购买3364W-1-103E
型号: 3364W-1-103E
制造商: Bourns J.W. Miller 伯恩斯
描述:BOURNS  3364W-1-103E  微调电位器, 10KΩ, 25%, 1转, SMD
替代型号3364W-1-103E
型号/品牌 代替类型 替代型号对比

3364W-1-103E

Bourns J.W. Miller 伯恩斯

当前型号

当前型号

EVM1ESX30B14

松下

类似代替

3364W-1-103E和EVM1ESX30B14的区别

EVM-1ESX30B14

松下

功能相似

3364W-1-103E和EVM-1ESX30B14的区别

EVM1DSX30B14

松下

功能相似

3364W-1-103E和EVM1DSX30B14的区别
