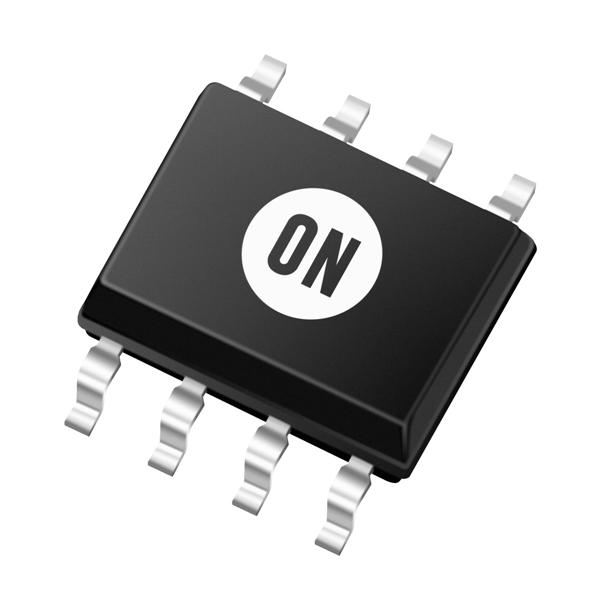

NE5534DR2G

NE5534DR2G图片1
NE5534DR2G图片2
NE5534DR2G图片3
NE5534DR2G图片4
NE5534DR2G图片5
NE5534DR2G图片6
NE5534DR2G图片7
NE5534DR2G图片8
NE5534DR2G图片9
NE5534DR2G图片10
NE5534DR2G图片11
NE5534DR2G图片12
NE5534DR2G图片13
NE5534DR2G图片14
NE5534DR2G图片15
NE5534DR2G图片16
NE5534DR2G概述

NE5534、SA5534、低噪声运算放大器,ON Semiconductor小信号带宽:10 MHz 输入噪声电压:4 nV/√Hz 直流电压增益:100000 适用于音频应用 ### 运算放大器,ON Semiconductor

NE5534、SA5534、低噪声,

小信号带宽:10 MHz

输入噪声电压:4 nV/√Hz

直流电压增益:100000

适用于音频应用


得捷:
IC OPAMP GP 1 CIRCUIT 8SOIC


欧时:
### NE5534、SA5534、低噪声运算放大器,ON Semiconductor小信号带宽:10 MHz 输入噪声电压:4 nV/√Hz 直流电压增益:100000 适用于音频应用 ### 运算放大器,ON Semiconductor


艾睿:
OP Amp Single GP


Allied Electronics:
Single Low Noise Operational Amp SOIC8


安富利:
OP Amp Single GP ±20V 8-Pin SOIC N T/R


Chip1Stop:
OP Amp Single GP ±20V 8-Pin SOIC N T/R


Verical:
Op Amp Single Low Noise Amplifier ±20V 8-Pin SOIC N T/R


力源芯城:
单路低噪声运放


NE5534DR2G中文资料参数规格
技术参数

无卤素状态 Halogen Free

供电电流 4 mA

电路数 1

通道数 1

耗散功率 0.75 W

共模抑制比 70 dB

转换速率 13.0 V/μs

增益频宽积 10 MHz

输入补偿电压 500 µV

输入偏置电流 500 nA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 10 MHz

耗散功率Max 750 mW

共模抑制比Min 70 dB

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

NE5534DR2G引脚图与封装图
NE5534DR2G引脚图
NE5534DR2G封装图
NE5534DR2G封装焊盘图
在线购买NE5534DR2G
型号: NE5534DR2G
制造商: ON Semiconductor 安森美
描述:NE5534、SA5534、低噪声运算放大器,ON Semiconductor 小信号带宽:10 MHz 输入噪声电压:4 nV/√Hz 直流电压增益:100000 适用于音频应用 ### 运算放大器,ON Semiconductor
替代型号NE5534DR2G
型号/品牌 代替类型 替代型号对比

NE5534DR2G

ON Semiconductor 安森美

当前型号

当前型号

NE5534DG

安森美

完全替代

NE5534DR2G和NE5534DG的区别

NE5534ADR2

安森美

完全替代

NE5534DR2G和NE5534ADR2的区别

NE5534D

安森美

完全替代

NE5534DR2G和NE5534D的区别
