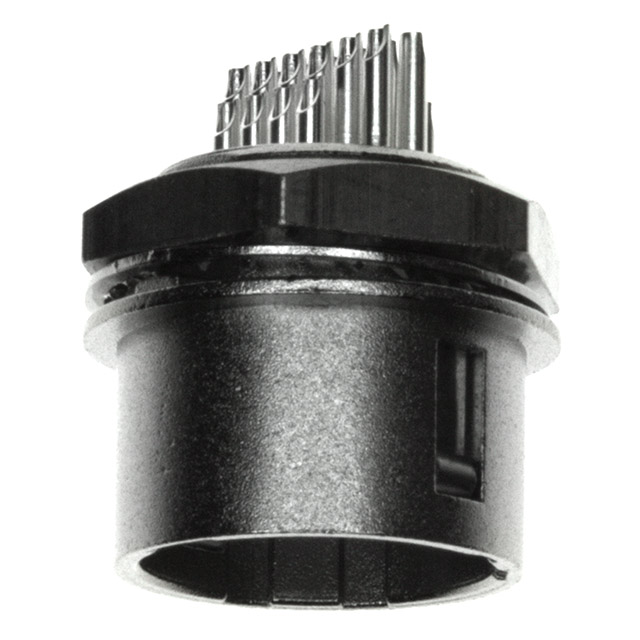

HIROSE 推挽式 HR10A低成本紧凑型推挽式多级连接器。 这种简单小巧的设计有一个凸边表面，便于抓握。 推挽式与 HR10 螺纹系列兼容。 焊接桶形触点微型、轻型高密度连接器 极化设计允许不需目视接合 推挽式锁定可以实现便捷接合/解除 焊接桶形触点 主体材料 | 锌合金，黄铜 ---|--- 触点材料 | 黄铜，磷青铜 额定温度 | -25°C 到 +85°C 额定电流 | 2A 尺寸 mm --- 制造商 产品编号 | A | ØB | ØC | D | E HR10A-7P-5P73 | 35 | 11.5 | 7 | 5 | n/a HR10A-7P-6P73 | 35 | 11.5 | 7 | 5 | n/a HR10A-7P-4S73 | 35 | 11.5 | 7 | 5 | n/a HR10A-7P-5S73 | 35 | 11.5 | 7 | 5 | n/a HR10A-7P-6S73 | 35 | 11.5 | 7 | 5 | n/a HR10A-10P-10P73 | 43 | 14.7 | 9.5 | 7 | n/a HR10A-10P-12P73 | 43 | 14.7 | 9.5 | 7 | n/a HR10A-10P-10S73 | 43 | 14.7 | 9.5 | 7 | n/a HR10A-10P-12S73 | 43 | 14.7 | 9.5 | 7 | n/a HR10A-13P-20P | 58.8 | 19 | 13 | 7 | n/a HR10A-13P-20S | 58.8 | 19 | 13 | 7 | n/a HR10A-7R-4P73 | 14 | 11 | 8.85 | M8x0.5 | 10 HR10A-7R-5P73 | 14 | 11 | 8.85 | M8x0.5 | 10 HR10A-7R-6P73 | 14 | 11 | 8.85 | M8x0.5 | 10 HR10A-7R-4S73 | 14 | 11 | 8.85 | M8x0.5 | 10 HR10A-7R-5S73 | 14 | 11 | 8.85 | M8x0.5 | 10 HR10A-7R-6S73 | 14 | 11 | 8.85 | M8x0.5 | 10 HR10A-10R-10P73 | 16 | 14 | 11.9 | M11x0.75 | 13 HR10A-10R-12P73 | 16 | 14 | 11.9 | M11x0.75 | 13 HR10A-10R-10S71 | 16 | 14 | 11.9 | M11x0.75 | 13 HR10A-10R-12S71 | 16 | 14 | 11.9 | M11x0.75 | 13 HR10A-13R-20P73 | 20.2 | 18 | 15.4 | M14x0.75 | 17 ### 注黄铜应力消除件需要压接工具 848-391 和模具 208-3372 才能完成装配。 ### 推挽式/卡口式/螺纹式 Hirose 连接器

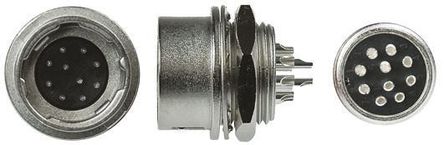

Hirose HR10A 系列推挽式圆形

HR10A 系列高性能微型圆连接器由插头、插孔和插座组成，采用紧凑型、轻质和耐用设计。这些微型圆连接器具有单作用推挽式耦合机制，可实现快速和方便的连接和断开。推拉式机制还可以节省空间，从而支持高密度安装连接器。为了实现精确配接，这些 HR10A 具有五键极化系统，并且连接引脚可防止盲配造成的损坏。

### 特点和优势

• 紧凑、轻型设计

• 单作用推挽式耦合机制

• 高密度安装

• 5 键极化系统可防止错配

• 连接引脚损坏保护

### 产品应用信息

这些 HR10A 系列圆形连接器及其紧凑、耐用设计特别适合在小尺寸电子设备中使用。应用包括计算机和外围设备、音频设备、视频设备、便携式无线设备和测量设备

主体材料 | 锌合金，黄铜

---|---

触点材料 | 黄铜，磷青铜

额定温度 | -25°C 到 +85°C

额定电流 | 2A

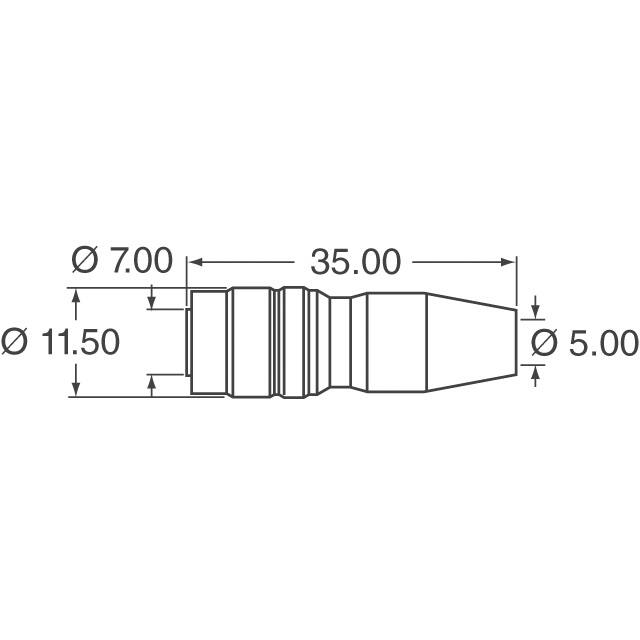

尺寸 mm

---

制造商 产品编号 | A | ØB | ØC | D | E

HR10A-7P-5P73 | 35 | 11.5 | 7 | 5 | n/a

HR10A-7P-6P73 | 35 | 11.5 | 7 | 5 | n/a

HR10A-7P-4S73 | 35 | 11.5 | 7 | 5 | n/a

HR10A-7P-5S73 | 35 | 11.5 | 7 | 5 | n/a

HR10A-7P-6S73 | 35 | 11.5 | 7 | 5 | n/a

HR10A-10P-10P73 | 43 | 14.7 | 9.5 | 7 | n/a

HR10A-10P-12P73 | 43 | 14.7 | 9.5 | 7 | n/a

HR10A-10P-10S73 | 43 | 14.7 | 9.5 | 7 | n/a

HR10A-10P-12S73 | 43 | 14.7 | 9.5 | 7 | n/a

HR10A-13P-20P | 58.8 | 19 | 13 | 7 | n/a

HR10A-13P-20S | 58.8 | 19 | 13 | 7 | n/a

HR10A-7R-4P73 | 14 | 11 | 8.85 | M8x0.5 | 10

HR10A-7R-5P73 | 14 | 11 | 8.85 | M8x0.5 | 10

HR10A-7R-6P73 | 14 | 11 | 8.85 | M8x0.5 | 10

HR10A-7R-4S73 | 14 | 11 | 8.85 | M8x0.5 | 10

HR10A-7R-5S73 | 14 | 11 | 8.85 | M8x0.5 | 10

HR10A-7R-6S73 | 14 | 11 | 8.85 | M8x0.5 | 10

HR10A-10R-10P73 | 16 | 14 | 11.9 | M11x0.75 | 13

HR10A-10R-12P73 | 16 | 14 | 11.9 | M11x0.75 | 13

HR10A-10R-10S71 | 16 | 14 | 11.9 | M11x0.75 | 13

HR10A-10R-12S71 | 16 | 14 | 11.9 | M11x0.75 | 13

| 20.2 | 18 | 15.4 | M14x0.75 | 17

### 注

压接工具 7727115 用于在装配完成前消除黄铜部件的应力。
