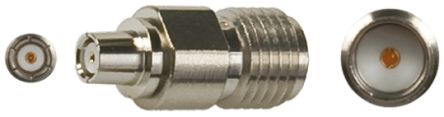

HRMJ-H.FLP-340

U-FL 和 H-FL 转换适配器### U.FL 系列作为表面安装超微型连接器中最小的一个，Hirose U.FL 具有 2.5mm 的低匹配高度，只占用 7.7mm² 板空间。 U.FL RF 连接器可提供从直流到 6 GHz 的性能。 这使 U.FL 适合基于 IEEE80211a 和 b 的无线局域网应用。 ### 应用GSM 和 GPS 模块，来自 Siemens、移动电话、无线通信设备、测量仪器、GPS、无线局域网和蓝牙。 ### H.FL 系列当对空间和宽度要求极为严格时，所用的薄型连接器/组件。 连接器配有防磨擦装置来以防止误插入。 ### Hirose H.FL，U.FL 和 W.FL技术参数 --- 串行 | U.FL | H.FL | W.FL 印刷电路板安装类型 | SMT | SMT | SMT 电镀接触配接面积 | 金 | 金 | 金 配接（堆叠）高度 mm | 2.5 最大（2.4 额定值） | 3 | 1.55 最大（1.4 额定值） 阻抗 Ω | 50 | 50 和 75 | 50 频率范围 GHz | 0 到 6 | 0 至 3 | 0 到 6 工作温度 范围 °C | -40 至 +90 | -40 至 +90 | -40 至 +90 中心导体电镀 | - | 金 | 金 连接类型/终端类型/中心导体端接 | 焊接 | 焊接 | 推 外部导体终端 | 压接 | 压接 | 压接 外部导体电镀 | - | 银 | -

U-FL 和 H-FL 转换适配器

### U.FL 系列

作为其中一种最小的 SMT 超微型，Hirose U.FL 可提供 2.5 mm 的低配接高度，仅占用 7.7 mm² 的板空间。

U.FL 射频连接器提供从直流至 6 GHz 的高性能。这使 U.FL 可适用于基于 IEEE80211a 和 b 的无线局域网应用。

### H.FL 系列

当对空间和宽度要求极为严格时，所用的薄型连接器/组件。 连接器配有防磨擦装置来以防止误插入。

得捷:
CONN ADAPT H.FL PLUG TO SMA JACK

欧时:
Hirose 50Ω 直向 射频适配器 HRMJ-H.FLP-340, 0 → 3GHz, SMA 插孔 到 HFL 插头, 铜合金触芯

贸泽:
射频适配器 - 系列之间 SMA-H.FL Adapter F/P L 0Hz to 3GHz 50Ohm

Chip1Stop:
Conn SMA-H.FL Adapter F/PL 0Hz to 3GHz 50Ohm ST Gold
