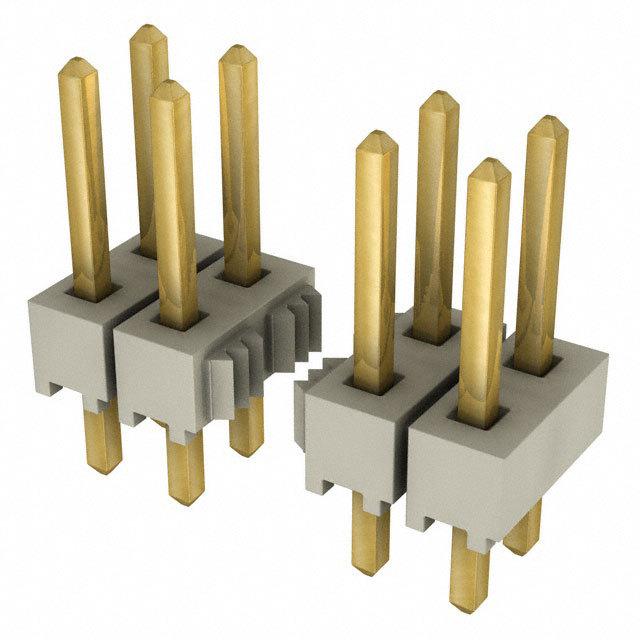

HTSW-110-07-G-D图片1
HTSW-110-07-G-D图片2
HTSW-110-07-G-D图片3
HTSW-110-07-G-D图片4
HTSW-110-07-G-D图片5
HTSW-110-07-G-D图片6
HTSW-110-07-G-D概述

板至板连接, Vertical, 2.54 mm, 20 触点, 针座, HTSW Series, 通孔安装, 2 排

The HTSW series from are high temperature terminal strip headers. These are unshrouded through hole headers with 0.025" 0.635mm square post and mates with Samtec SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS, SMSD and SMSS series of connectors. HTSW series connectors are available with industry"s largest variety of standard pin counts, terminal lengths and are used where signal integrity and reliability is of major concern.

.
可选择单排/双排/三排 -S/-D/-T/-Q选项
.
间距为2.54mm 每排1至50个触芯, 直型
.
10µ英寸镀金触芯, 工作温度范围: -55°C至125°C
.
Terminal material is phosphor bronze
.
天然液晶聚合物绝缘材料
.
符合UL E111594, CSA 090871_0_000标准
.
锁定引线, 锁定夹功能选项
HTSW-110-07-G-D中文资料参数规格
技术参数

触点数 20

极性 Male

触点电镀 Gold

排数 2

针脚数 20

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

封装 -

引脚间距 2.54 mm

外形尺寸

高度 8.38 mm

封装 -

引脚间距 2.54 mm

物理参数

外壳颜色 Natural

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bag

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

HTSW-110-07-G-D引脚图与封装图

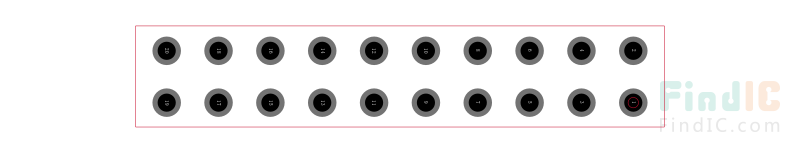

HTSW-110-07-G-D引脚图

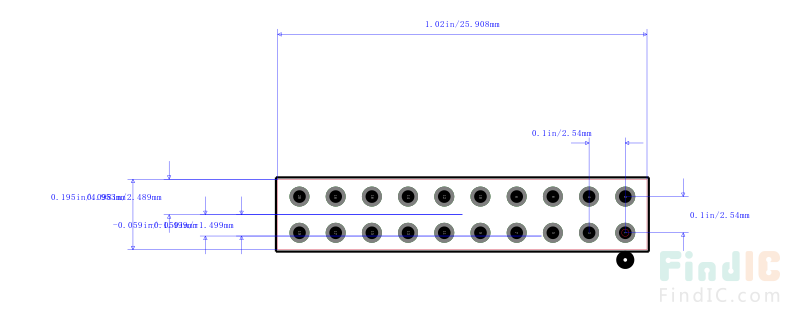

HTSW-110-07-G-D封装图
HTSW-110-07-G-D封装焊盘图
