HTSW-108-15-F-S-LL

HTSW-108-15-F-S-LL图片1
HTSW-108-15-F-S-LL图片2
HTSW-108-15-F-S-LL图片3
HTSW-108-15-F-S-LL概述

SAMTEC HTSW-108-15F-S-LL Board-To-Board Connector, 2.54mm, 8Contacts, Header, HTSW Series, Through Hole, 1Rows

Connector Header Through Hole 8 position 0.100" 2.54mm


得捷:
CONN HEADER VERT 8POS 2.54MM


安富利:
Conn Unshrouded Header HDR 8 POS 2.54mm Solder ST Thru-Hole


Newark:
# SAMTEC  HTSW-108-15-F-S-LL  Board-To-Board Connector, 2.54 mm, 8 Contacts, Header, HTSW Series, Through Hole, 1 Rows


HTSW-108-15-F-S-LL中文资料参数规格
技术参数

触点数 8

极性 Male

触点电镀 Gold

排数 1

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

引脚间距 2.54 mm

物理参数

外壳颜色 Natural

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

HTSW-108-15-F-S-LL引脚图与封装图

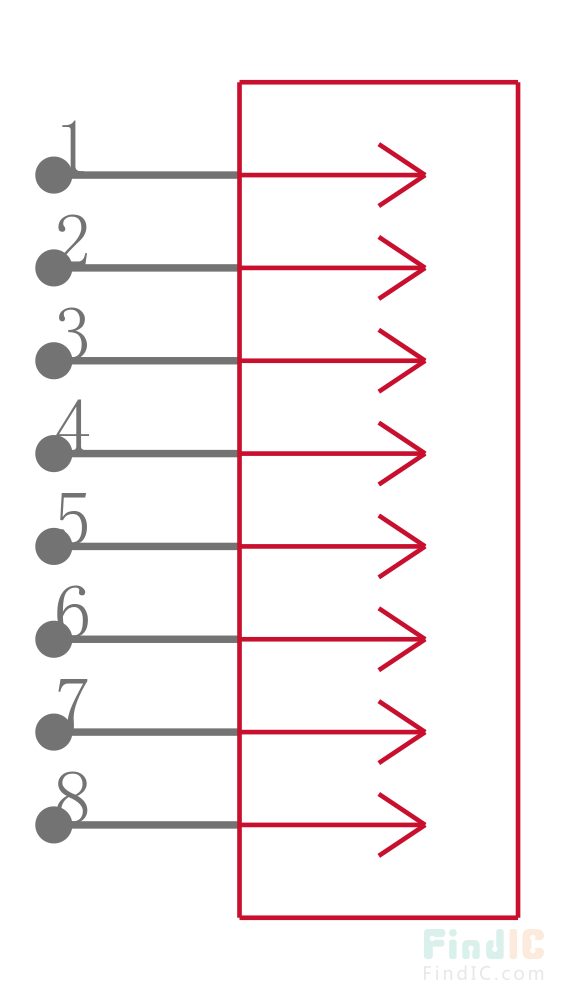

HTSW-108-15-F-S-LL引脚图

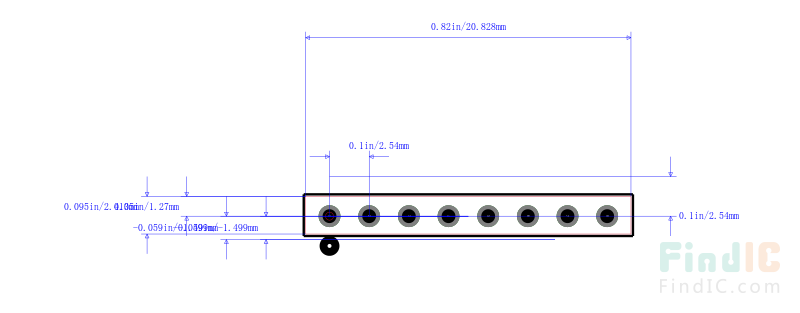

HTSW-108-15-F-S-LL封装图
HTSW-108-15-F-S-LL封装焊盘图
在线购买HTSW-108-15-F-S-LL
型号: HTSW-108-15-F-S-LL
制造商: Samtec 申泰电子
描述:SAMTEC HTSW-108-15F-S-LL Board-To-Board Connector, 2.54mm, 8Contacts, Header, HTSW Series, Through Hole, 1Rows
