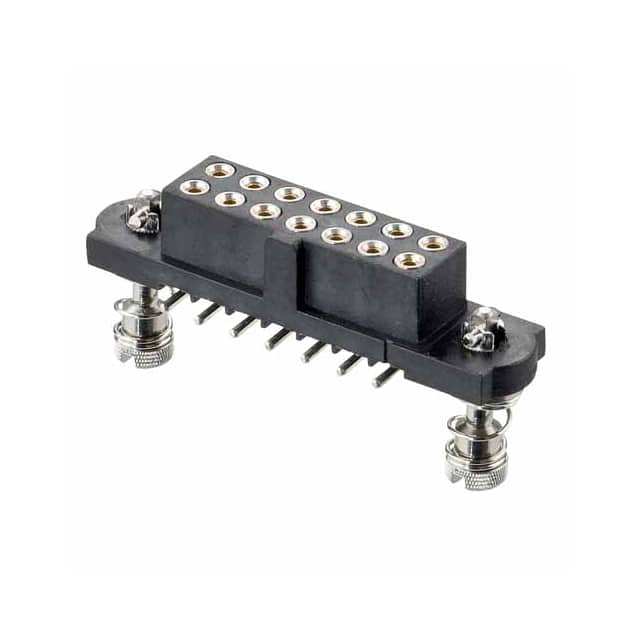

M80-4S11842FD

RoHS 状态 符合 ROHS3 规范

湿气敏感性等级 MSL 1（无限）

REACH 状态 非 REACH 产品

ECCN EAR99

HTSUS 8536.69.4040

制造商 Harwin Inc.

系列 Datamate J-Tek

包装 管件

Product Status 在售

连接器类型 插座

触头类型 母形插口

样式 板至板或电缆

针位数 18

加载的针位数 所有

间距 - 配接 0.079"（2.00mm）

排数 2

排距 - 配接 0.079"（2.00mm）

安装类型 表面贴装型

端接 焊接

紧固类型 螺钉锁

触头表面处理 - 配接 镀金

触头表面处理厚度 - 配接 12.0µin（0.30µm）

绝缘颜色 黑色

绝缘高度 0.220"（5.60mm）

接触长度 - 柱 -

工作温度 -55°C ~ 125°C

材料可燃性等级 UL94 V-0

触头表面处理 - 柱 锡

接合堆叠高度 7.8mm，8.05mm

侵入防护 -

特性 顶丝，配接法兰，安装法兰，分极键

额定电流（安培） 2.2A

额定电压 800V

应用 汽车，通用，军用

绝缘材料 聚苯硫醚（PPS），玻璃纤维增强型

触头形状 圆形

触头材料 铜铍

触头表面处理厚度 - 柱 137.8µin（3.50µm）

基本产品编号 M80-4S1

制造应用 汽车，通用，军用
