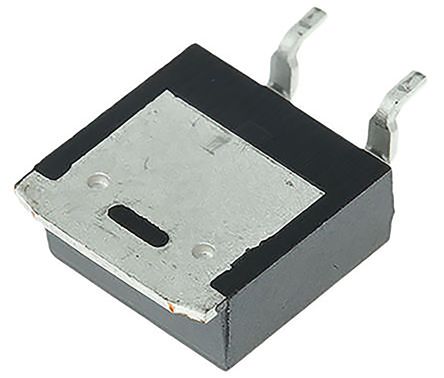

NTD18N06LT4G图片5
NTD18N06LT4G图片6
NTD18N06LT4G图片7
NTD18N06LT4G图片8
NTD18N06LT4G图片9
NTD18N06LT4G图片10
NTD18N06LT4G图片11
NTD18N06LT4G图片12
NTD18N06LT4G图片13
NTD18N06LT4G图片14
NTD18N06LT4G图片15
NTD18N06LT4G图片16
NTD18N06LT4G概述

ON SEMICONDUCTOR  NTD18N06LT4G  MOSFET Transistor, N Channel, 18 A, 60 V, 54 mohm, 5 V, 1.8 V 新

N 通道功率 MOSFET,60V,

### MOSFET ,ON Semiconductor


欧时:
ON Semiconductor Si N沟道 MOSFET NTD18N06LT4G, 18 A, Vds=60 V, 3引脚 DPAK TO-252封装


得捷:
MOSFET N-CH 60V 18A DPAK


立创商城:
NTD18N06LT4G


贸泽:
MOSFET 60V 18A N-Channel


艾睿:
Trans MOSFET N-CH 60V 18A 3-Pin2+Tab DPAK T/R


Allied Electronics:
NTD18N06LT4G N-channel MOSFET Transistor, 18 A, 60 V, 3-Pin DPAK


安富利:
Trans MOSFET N-CH 60V 18A 3-Pin2+Tab DPAK T/R


富昌:
N-Channel 60 V 54 mOhm 55 W Tab Mount Power MOSFET - TO-252-3


Chip1Stop:
Trans MOSFET N-CH 60V 18A 3-Pin2+Tab DPAK T/R


Verical:
Trans MOSFET N-CH 60V 18A 3-Pin2+Tab DPAK T/R


Newark:
# ON SEMICONDUCTOR  NTD18N06LT4G  MOSFET Transistor, N Channel, 18 A, 60 V, 54 mohm, 5 V, 1.8 V


力源芯城:
18A,60V功率MOSFET


Win Source:
MOSFET N-CH 60V 18A DPAK


DeviceMart:
MOSFET N-CH 60V 18A DPAK


NTD18N06LT4G中文资料参数规格
技术参数

额定电压DC 60.0 V

额定电流 18.0 A

通道数 1

针脚数 3

漏源极电阻 0.054 Ω

极性 N-Channel

耗散功率 55 W

阈值电压 1.8 V

输入电容 482pF @25V

漏源极电压Vds 60 V

漏源击穿电压 60.0 V

栅源击穿电压 ±15.0 V

连续漏极电流Ids 18.0 A

上升时间 79 ns

输入电容Ciss 675pF @25VVds

额定功率Max 55 W

下降时间 38 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 2.1 W

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 6.22 mm

高度 2.38 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

NTD18N06LT4G引脚图与封装图
NTD18N06LT4G引脚图
NTD18N06LT4G封装图
NTD18N06LT4G封装焊盘图
在线购买NTD18N06LT4G
型号: NTD18N06LT4G
制造商: ON Semiconductor 安森美
描述:ON SEMICONDUCTOR  NTD18N06LT4G  MOSFET Transistor, N Channel, 18 A, 60 V, 54 mohm, 5 V, 1.8 V 新
替代型号NTD18N06LT4G
型号/品牌 代替类型 替代型号对比

NTD18N06LT4G

ON Semiconductor 安森美

当前型号

当前型号

NTD3055L104T4G

安森美

类似代替

NTD18N06LT4G和NTD3055L104T4G的区别

NTD3055L104-1G

安森美

类似代替

NTD18N06LT4G和NTD3055L104-1G的区别

NTD3055L104G

安森美

类似代替

NTD18N06LT4G和NTD3055L104G的区别
