UPA854TD

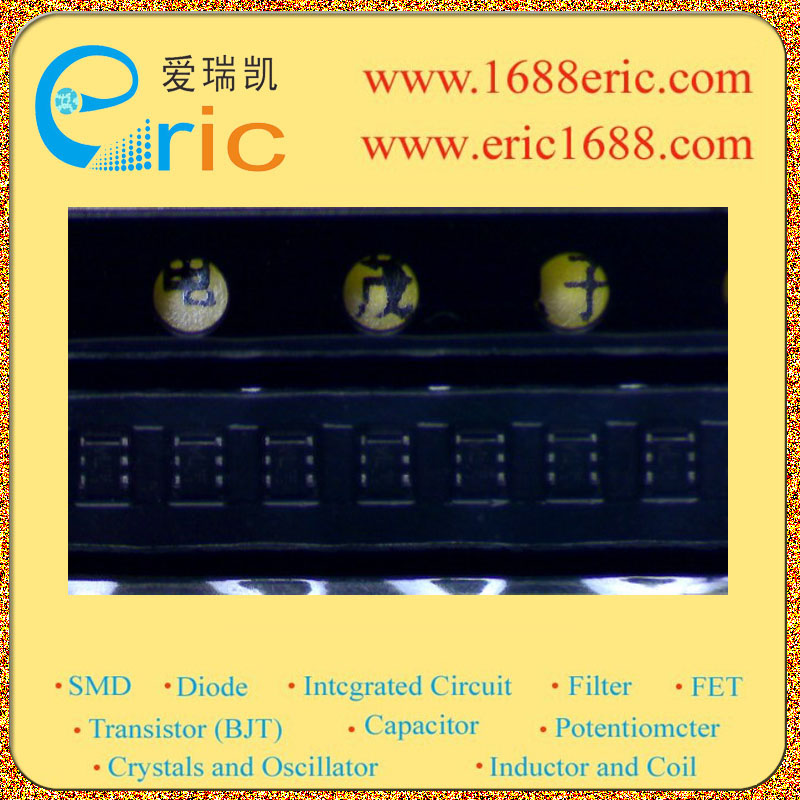

UPA854TD图片1
UPA854TD概述

UPA854TD NPN+NPN复合三极管 9V/15V 30mA/100mA 75~150/100~145 SOT-763 标记VL 用于开关/数字电路

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO | Q1/Q2=9V / 15V \---|--- 集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO | Q1/Q2=6V / 5.5V 集电极连续输出电流IC Collector CurrentIC | Q1/Q2=30MA / 100MA 截止频率fT Transtion FrequencyfT | Q1/Q2=12GHZ / 5.5GHZ 直流电流增益hFE DC Current GainhFE | Q1/Q2=75~150/100~145 管压降VCE(sat) Collector-Emitter Saturation Voltage | 耗散功率Pc Power Dissipation | 210MW 描述与应用 Description & Applications |  硅NPN型射频   两种不同的内置晶体管2 sc5435 2 sc5745 技术文档PDF下载 | 在线阅读

UPA854TD中文资料参数规格
封装参数

封装 SOT-763

外形尺寸

封装 SOT-763

其他

集电极-基极反向击穿电压VBRCBO Collector-Base VoltageVCBO Q1/Q2=9V / 15V

集电极-发射极反向击穿电压VBRCEO Collector-Emitter VoltageVCEO Q1/Q2=6V / 5.5V

集电极连续输出电流IC Collector CurrentIC Q1/Q2=30MA / 100MA

截止频率fT Transtion FrequencyfT Q1/Q2=12GHZ / 5.5GHZ

直流电流增益hFE DC Current GainhFE Q1/Q2=75~150/100~145

耗散功率Pc Power Dissipation 210MW

技术文档PDF下载 在线阅读

规格书PDF __

数据手册

在线购买UPA854TD
型号: UPA854TD
制造商: NEC 日本电气
描述:UPA854TD NPN+NPN复合三极管 9V/15V 30mA/100mA 75~150/100~145 SOT-763 标记VL 用于开关/数字电路
