NCP303LSN29T1G概述

ON SEMICONDUCTOR  NCP303LSN29T1G  电压探测器, 低电平有效复位, 0.8V-10V输入, TSOP-5

微处理器监控和复位电路,On Semiconductor


得捷:
IC SUPERVISOR 1 CHANNEL 5TSOP


欧时:
### 微处理器监控和复位电路,On Semiconductor### 微处理器电源电压监控和复位电路电源电压监测和监控电路,用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。电源电压探测器 电源电压监控器 电源监控器 微处理器监控 微处理器电压监控器 微控制器复位电路


立创商城:
NCP303LSN29T1G


e络盟:
电压探测器, 低电平有效复位, 0.8V-10V输入, TSOP-5


艾睿:
Processor Supervisor 2.9V 1 Active Low/Open Drain 5-Pin TSOP T/R


Allied Electronics:
NCP303LSN29T1G; Voltage Detector; 0.9 -4.9 V; 5-Pin TSOP


安富利:
Volt Supervisor Detect 5-Pin TSOP T/R


Chip1Stop:
Processor Supervisor 2.9V 1 Active Low/Open Drain 5-Pin TSOP T/R


Verical:
Processor Supervisor 2.9V 1 Active Low/Open Drain 5-Pin TSOP T/R


Newark:
# ON SEMICONDUCTOR  NCP303LSN29T1G  Voltage Detector, 800 mV-10V supply, 2.9V threshold, Active-Low, TSOP-5


DeviceMart:
IC DETECTOR VOLTAGE 2.9V 5TSOP


Win Source:
Supervisor Open Drain or Open Collector 1 Channel 5-TSOP


NCP303LSN29T1G中文资料参数规格
技术参数

电源电压DC 10.0V max

无卤素状态 Halogen Free

输出电压 0V ~ 10.3V

供电电流 500 nA

针脚数 5

阈值电压 2.9 V

复位电压Min 2.842 V

复位电压Max 2.958 V

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 2 %

电源电压Max 10 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 3 mm

宽度 1.5 mm

高度 1 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Automation & Process Control, Battery Backup Detection, Nagiv, 自动化与过程控制, Braking, 电源管理, Power Management, Powertrain, 车用, Infotainment, Instrument Cluster, Body Electronic, Microprocessor Reset Controller, Automotive, Low Battery Detection, Occupant Protection, Occupant Comfort, Power Fail Indicator

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

NCP303LSN29T1G引脚图与封装图

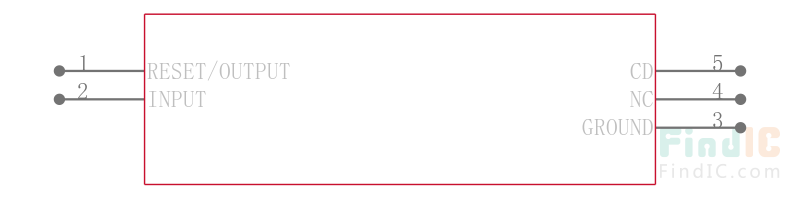

NCP303LSN29T1G引脚图

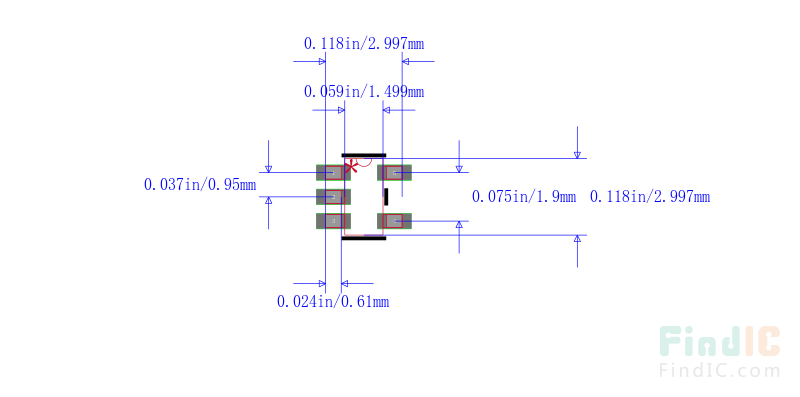

NCP303LSN29T1G封装图

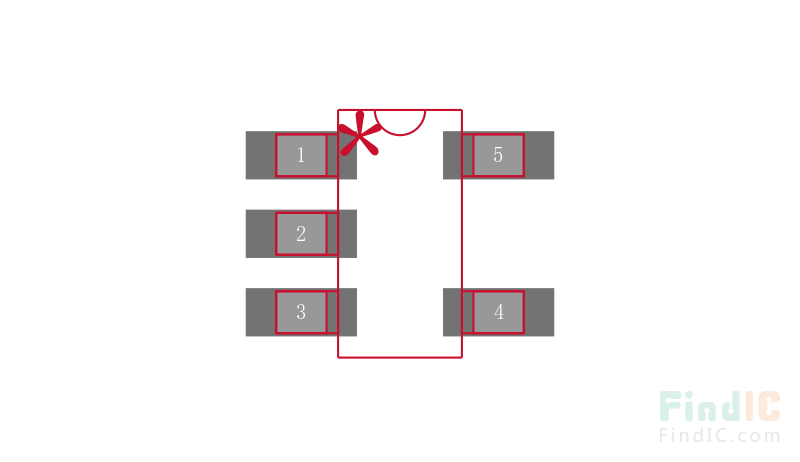

NCP303LSN29T1G封装焊盘图
在线购买NCP303LSN29T1G
型号: NCP303LSN29T1G
制造商: ON Semiconductor 安森美
描述:ON SEMICONDUCTOR  NCP303LSN29T1G  电压探测器, 低电平有效复位, 0.8V-10V输入, TSOP-5
替代型号NCP303LSN29T1G
型号/品牌 代替类型 替代型号对比

NCP303LSN29T1G

ON Semiconductor 安森美

当前型号

当前型号

NCP303LSN27T1G

安森美

完全替代

NCP303LSN29T1G和NCP303LSN27T1G的区别

NCP303LSN30T1G

安森美

完全替代

NCP303LSN29T1G和NCP303LSN30T1G的区别
