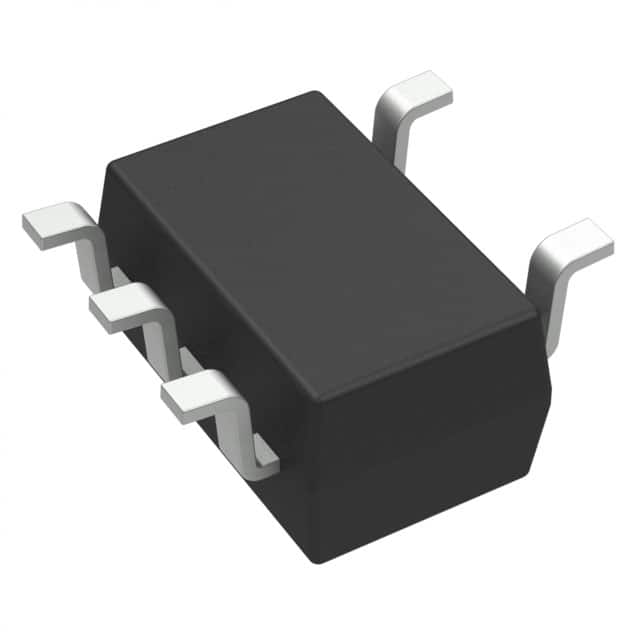

NCP301HSN22T1G

NCP301HSN22T1G图片1
NCP301HSN22T1G图片2
NCP301HSN22T1G图片3
NCP301HSN22T1G图片4
NCP301HSN22T1G图片5
NCP301HSN22T1G图片6
NCP301HSN22T1G图片7
NCP301HSN22T1G图片8
NCP301HSN22T1G图片9
NCP301HSN22T1G概述

微处理器监控和复位电路,On Semiconductor### 微处理器电源电压监控和复位电路电源电压监测和监控电路,用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。电源电压探测器 电源电压监控器 电源监控器 微处理器监控 微处理器电压监控器 微控制器复位电路

微处理器监控和复位电路,On Semiconductor


得捷:
IC SUPERVISOR 1 CHANNEL 5TSOP


欧时:
ON Semiconductor NCP301HSN22T1G 电压探测器, 2.156V最小复位阈值电压, 用于超低电源电流, 5引脚


艾睿:
Voltage Detector 5-Pin TSOP T/R


Allied Electronics:
NCP301HSN22T1G, Voltage Detector, 0.9 -4.9 V, 5-Pin TSOP


安富利:
Volt Supervisor Detect 5-Pin TSOP T/R


Verical:
Processor Supervisor 2.2V 1 Active High/Open Drain 5-Pin TSOP T/R


Win Source:
Supervisor Open Drain or Open Collector 1 Channel 5-TSOP


NCP301HSN22T1G中文资料参数规格
技术参数

电源电压DC 800mV min

无卤素状态 Halogen Free

供电电流 480 nA

阈值电压 2.2 V

复位电压Min 2.156 V

复位电压Max 2.244 V

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 2 %

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 3 mm

宽度 1.5 mm

高度 1 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Nagivator, Microprocessor Reset Controller, Powertrain, Occupant Comfort, Instrument Cluster, Occupant Protection, Braking, Body Electroincs, Infotainment, Power Fail Indicator, Low Battery Detection, Battery Backup Detection

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

NCP301HSN22T1G引脚图与封装图
NCP301HSN22T1G引脚图
NCP301HSN22T1G封装图
NCP301HSN22T1G封装焊盘图
在线购买NCP301HSN22T1G
型号: NCP301HSN22T1G
制造商: ON Semiconductor 安森美
描述:微处理器监控和复位电路,On Semiconductor ### 微处理器电源电压监控和复位电路 电源电压监测和监控电路,用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。 电源电压探测器 电源电压监控器 电源监控器 微处理器监控 微处理器电压监控器 微控制器复位电路
替代型号NCP301HSN22T1G
型号/品牌 代替类型 替代型号对比

NCP301HSN22T1G

ON Semiconductor 安森美

当前型号

当前型号

NCP301HSN22T1

安森美

完全替代

NCP301HSN22T1G和NCP301HSN22T1的区别
