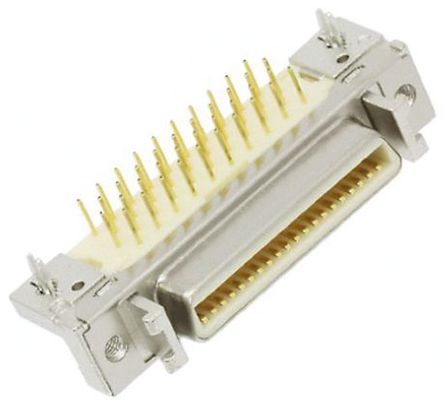

N10250-52B2PC

90° 面板安装印刷电路板输入/输出插座 MDR这些 3M 102 系列小型 D 带状 MDR 板安装屏蔽式插座具有 0.050in 1.27 mm 节距。 这些 102 系列小型 D 带状 MDR 板装屏蔽式插座包括接口闩锁，稳定性更高。 这些 102 系列小型 D 带状 MDR 板安装屏蔽式插座主体的材料为金属。 以 PC 结尾的制造商部件号的擦拭区具有 0.76μm 镀金。 N102xx-xx**1**x：M2.5 面板和螺钉锁 N102xx-xx**4**x：#4-40 UNC 面板和螺钉锁 N102xx-xx**B**x：M2.5 面板 + 类型 1 接地锁 N102xx-xx**E**x：#4-40 UNC 面板 + 类型 1 接地锁 N102xx-xx**G**x：M2.5 面板 + 类型 3 接地锁 N102xx-xxx**2**：3.9 mm 长焊接尾线 N102xx-xxx**3**：2.8 mm 长焊接尾线 制造商部件号变型 --- N102XX-52B2PC | M2.5 面板螺纹 + 接地锁 N102XX-52B3PC | M2.5 面板螺纹 + 接地锁，具有 2.8 mm PC 尾线长度 N102XX-52E2PC | #4-40 UNC 面板螺纹 + 接地锁 N102XX-5212PC | M2.5 面板和螺钉锁螺纹 ### 注与电缆安装焊接插头（系列库存号515-7460）接合 ### 小型三角带 MDR带长寿命预载带状触点的电缆安装插头和印刷电路板安装插座 用于电缆安装的指状可松脱的封闭底壳 插头可以连接散线或 IDC 电缆。 请参见库存号 515-7460 或库存号 163-3285 和范围。 为 1.27mm 节距的高密度输入/输出应用而设计的小型三角带 MDR系统。 所有的产品都遵循以下规格，例外项在下面有标注。 |   ---|--- 主体材料： | 玻璃填充聚酯 PBT 易燃性： | UL94V-0 触点材料/电镀 |   铍铜合金 | 电镀 II 级插座 | 0.76μm 金 电缆插头 | 0.76μm 金 ’D’ 连接器 | 0.76μm 金 板上安装插座 | 0.3μm 金   |   磷青铜 |   III 级插座 | 0.38μm 金 II 级管座 | 0.76μm 金 III 级管座 | 0.38μm 金 转换连接器 | 镀锡   |   绝缘电阻： | 500 V 直流条件下最小 1´109 欧姆 额定电流： | 1A（管座 2A） 耐受电压 | 1000V 有效值 温度范围： | -55°C 至 +105°C   |   性能水平： |   II 级 | 200 次接合 III 级 | 50 次接合 **注意**："D" 型连接器包括钢壳。 用于 III 级管座的止动锁含有尼龙。 |

金属主体 90° 面板安装印刷电路板输入/输出插座 MDR

这些 102 系列小型 D 带状 MDR 板安装屏蔽式插座具有 0.050in 1.27 mm 节距。 这些 102 系列小型 D 带状 MDR 板装屏蔽式插座包括接口闩锁，稳定性更高。 这些 102 系列小型 D 带状 MDR 板安装屏蔽式插座主体的材料为金属。

以 PC 结尾的制造商部件号的擦拭区具有 0.76μm 镀金。

.

*1**x：M2.5 面板和螺钉锁

.

*4**x：#4-40 UNC 面板和螺钉锁

.

*B**x：M2.5 面板 + 类型 1 接地锁

.

*E**x：#4-40 UNC 面板 + 类型 1 接地锁

.

*G**x：M2.5 面板 + 类型 3 接地锁

.

*2**：3.9 mm 长焊接尾线

.

*3**：2.8 mm 长焊接尾线

制造商部件号变型

---

N102XX-52B2PC | M2.5 面板螺纹 + 接地锁

N102XX-52B3PC | M2.5 面板螺纹 + 接地锁，具有 2.8 mm PC 尾线长度

N102XX-52E2PC | #4-40 UNC 面板螺纹 + 接地锁

N102XX-5212PC | M2.5 面板和螺钉锁螺纹
