N2520-5002-RB参数规格_中文资料_数据手册PDF

N2520-5002-RB概述

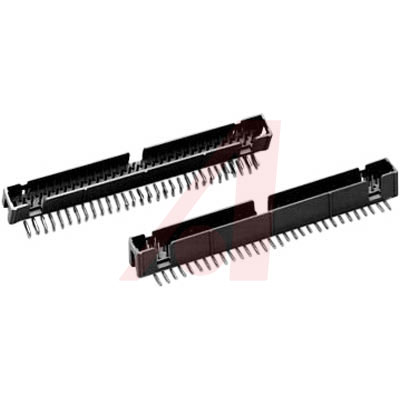

Header, 4-Wall; Copper Alloy; 200u in.60/40 Tin/Lead; 2; Black; 0.38in.; 20

针座通孔，直角 20 位置 0.100"（2.54mm）

得捷:
CONN HEADER R/A 20POS 2.54MM

艾睿:
Conn Shrouded Header 4 Sides HDR 20 POS 2.54mm Solder RA Thru-Hole Box

Allied Electronics:
Header, 4-Wall; Copper Alloy; 200 u in.60/40 Tin/Lead; 2; Black; 0.38 in.; 20

N2520-5002-RB中文资料参数规格

技术参数

触点数 20

极性 Male

触点电镀 Gold, Tin

额定电压AC 350 V

额定电流 1.75 A

绝缘电阻 1000 MΩ

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 20

接触电阻 20.0 mΩ

拔插次数 200

额定电流Max 1.75 A

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 20

引脚间距 2.54 mm

外形尺寸

长度 32.7 mm

宽度 9.65 mm

高度 0.38 in

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买N2520-5002-RB

型号： N2520-5002-RB

制造商： 3M

描述：Header, 4-Wall; Copper Alloy; 200u in.60/40 Tin/Lead; 2; Black; 0.38in.; 20

立即咨询

替代型号N2520-5002-RB

型号/品牌	代替类型	替代型号对比
N2520-5002-RB 3M	当前型号	当前型号
N2520-5002UB 3M	完全替代	N2520-5002-RB和N2520-5002UB的区别
2520-5002UB 3M	功能相似	N2520-5002-RB和2520-5002UB的区别
2520-5002-UB 3M	功能相似	N2520-5002-RB和2520-5002-UB的区别
