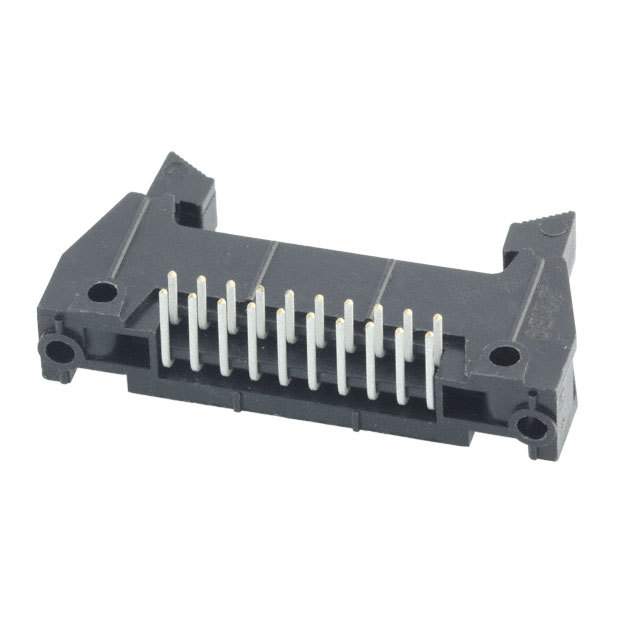

N3428-5202RB

N3428-5202RB图片1
N3428-5202RB图片2
N3428-5202RB图片3
N3428-5202RB图片4
N3428-5202RB图片5
N3428-5202RB图片6
N3428-5202RB图片7
N3428-5202RB图片8
N3428-5202RB图片9
N3428-5202RB图片10
N3428-5202RB图片11
N3428-5202RB概述

HE 10 angled solder connectors with short locksTransition connectors fitted with long locks / ejectors designed for locking HE 10 female connectors without strain relief accessories. ### 管座,插头和插座 - 3M

HE 10 斜角焊接,带短锁

转换连接器配有长锁/弹出器,设计用于锁定 HE 10 母连接器,不带应力消除附件。


得捷:
CONN HEADER R/A 20POS 2.54MM


欧时:
PCB HEADERS 20 CONTACTS


e络盟:
板至板连接, 2.54 mm, 20 触点, 针座, 3000 Series, 通孔安装, 2 排


艾睿:
Conn Ejector Header HDR 20 POS 2.54mm Solder RA Thru-Hole Box


安富利:
Conn Ejector Header HDR 20 POS 2.54mm Solder RA Thru-Hole


Chip1Stop:
Conn Ejector Header HDR 20 POS 2.54mm Solder RA Thru-Hole


Verical:
Conn Ejector Header HDR 20 POS 2.54mm Solder RA Side Entry Thru-Hole


Newark:
# 3M  N3428-5202RB  Board-To-Board Connector, 2.54 mm, 20 Contacts, Header, 3000 Series, Through Hole, 2 Rows


Electro Sonic:
Conn Ejector Header HDR 20 POS 2.54mm Solder RA Thru-Hole


N3428-5202RB中文资料参数规格
技术参数

触点数 20

极性 Male

触点电镀 Gold

额定电压AC 350 V

额定电流 1.75 A

绝缘电阻 1000 MΩ

排数 2

针脚数 20

额定电流Max 1.75 A

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 1 KV

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 44.83 mm

宽度 24.6 mm

高度 8.6 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Box

制造应用 国防, -, 军用与航空

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

军工级 Yes

REACH SVHC版本 2016/06/20

数据手册

在线购买N3428-5202RB
型号: N3428-5202RB
制造商: 3M
描述:HE 10 angled solder connectors with short locks Transition connectors fitted with long locks / ejectors designed for locking HE 10 female connectors without strain relief accessories. ### 管座,插头和插座 - 3M
替代型号N3428-5202RB
型号/品牌 代替类型 替代型号对比

N3428-5202RB

3M

当前型号

当前型号

3428-5502

3M

完全替代

N3428-5202RB和3428-5502的区别

N3428-5502RB

3M

完全替代

N3428-5202RB和N3428-5502RB的区别

3428-5502UG

3M

完全替代

N3428-5202RB和3428-5502UG的区别
