N3627-5002RB参数规格_中文资料_数据手册PDF

N3627-5002RB概述

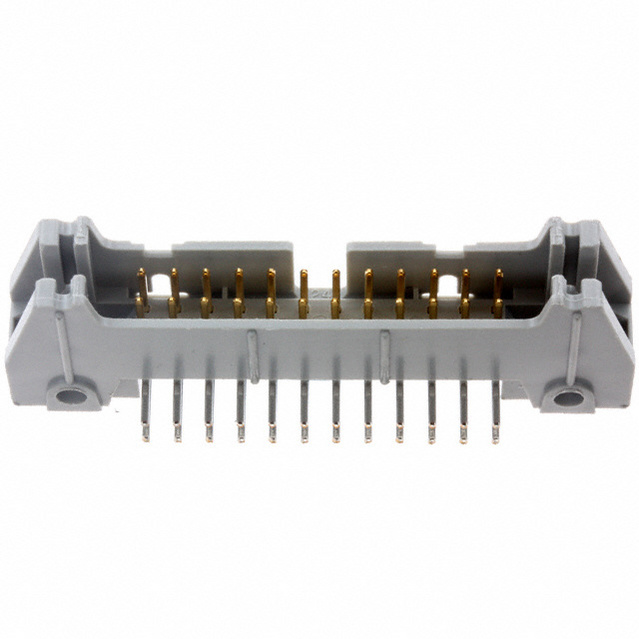

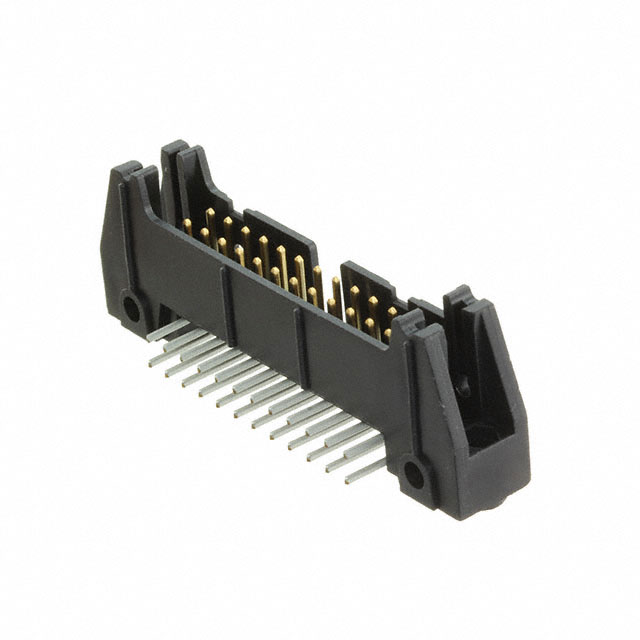

3M N3627-5002RB Wire-To-Board Connector, 2.54mm, 24Contacts, Header, 3000 Series, Through Hole, 2Rows

针座通孔，直角 24 位置 0.100"（2.54mm）

得捷:
CONN HEADER R/A 24POS 2.54MM

艾睿:
Conn Ejector Header HDR 24 POS 2.54mm Solder RA Thru-Hole Box

安富利:
Conn Ejector Header HDR 24 POS 2.54mm Solder RA Thru-Hole

Newark:
# 3M N3627-5002RB Wire-To-Board Connector, 2.54 mm, 24 Contacts, Header, 3000 Series, Through Hole, 2 Rows

N3627-5002RB中文资料参数规格

技术参数

触点数 24

极性 Male

触点电镀 Gold

额定电流 1.75 A

绝缘电阻 1000 MΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 24

额定电流Max 1.75 A

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 49.8 mm

宽度 17.3 mm

高度 8.6 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Beige

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买N3627-5002RB

型号： N3627-5002RB

制造商： 3M

描述：3M N3627-5002RB Wire-To-Board Connector, 2.54mm, 24Contacts, Header, 3000 Series, Through Hole, 2Rows

立即咨询

替代型号N3627-5002RB

型号/品牌	代替类型	替代型号对比
N3627-5002RB 3M	当前型号	当前型号
N3627-5002 3M	完全替代	N3627-5002RB和N3627-5002的区别
3627-5502 3M	完全替代	N3627-5002RB和3627-5502的区别
3627-5602 3M	完全替代	N3627-5002RB和3627-5602的区别
