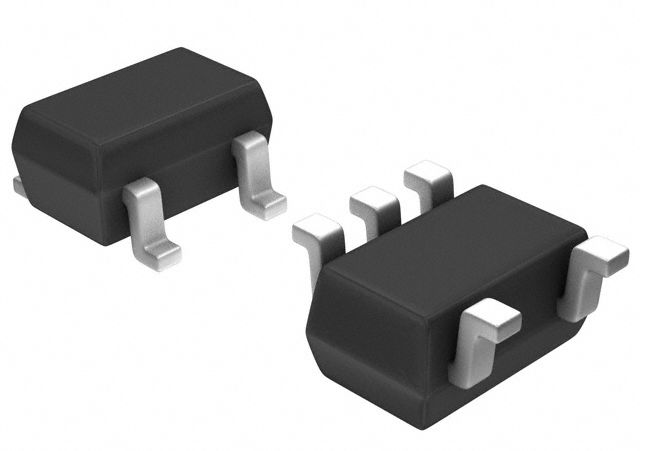

ON SEMICONDUCTOR NL17SZ08DFT2G AND GATE, SINGLE, 2 I/P, SOT-353-5 新
逻辑类型Logic Type| 与门 AND Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 1.65V~5.5V 静态电流IqCurrent - Quiescent Max| 1uA 输出高,低电平电流Current - Output High, Low| -32mA,32mA 低逻辑电平Logic Level - Low| 0.1V~0.55V 高逻辑电平Logic Level - High| 1.29V~3.8V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 4.5ns @ 5V,50pF Description & Applications| Features Single 2−Input AND Gate Tiny SOT−353 and SOT−553 Packages 2.7 ns TPD at 5.0 V typ Source/Sink 24 mA at 3.0 V Over−Voltage Tolerant Inputs Pin For Pin with NC7SZ08P5X, TC7SZ08FU and TC7SZ08AFE Chip Complexity: FETs = 20 Designed for 1.65 V to 5.5 V VCC Operation Pb−Free Packages are Available 描述与应用| 特性 单路2输入与门 微型SOT-353和SOT-553封装 2.7 NS TPD在5.0 V(典型值) 源/汇24 mA在3.0 V 过电压容限输入 引脚对引脚NC7SZ08P5X TC7SZ08FU TC7SZ08AFE 芯片的复杂性:FETs= 20 为1.65 V至5.5 VVCC运行 无铅封装
电源电压DC 5.00 V, 5.50 V max
工作电压 1.65V ~ 5.5V
电容 4 pF
无卤素状态 Halogen Free
输出接口数 1
输出电流 32 mA
供电电流 10 μA
电路数 1
针脚数 5
耗散功率 186 mW
静态电流 1 µA
逻辑门个数 1
输入数 2
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 1.65V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.65 V
安装方式 Surface Mount
引脚数 5
封装 SC-70-5
长度 2.2 mm
宽度 1.35 mm
高度 1 mm
封装 SC-70-5
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
NL17SZ08DFT2G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
NC7SZ08P5X 安森美 | 类似代替 | NL17SZ08DFT2G和NC7SZ08P5X的区别 |
NC7SZ08P5 安森美 | 类似代替 | NL17SZ08DFT2G和NC7SZ08P5的区别 |
74LVC1G08SE-7 美台 | 功能相似 | NL17SZ08DFT2G和74LVC1G08SE-7的区别 |
