QTE-040-04-L-D-A参数规格_中文资料_数据手册PDF

QTE-040-04-L-D-A概述

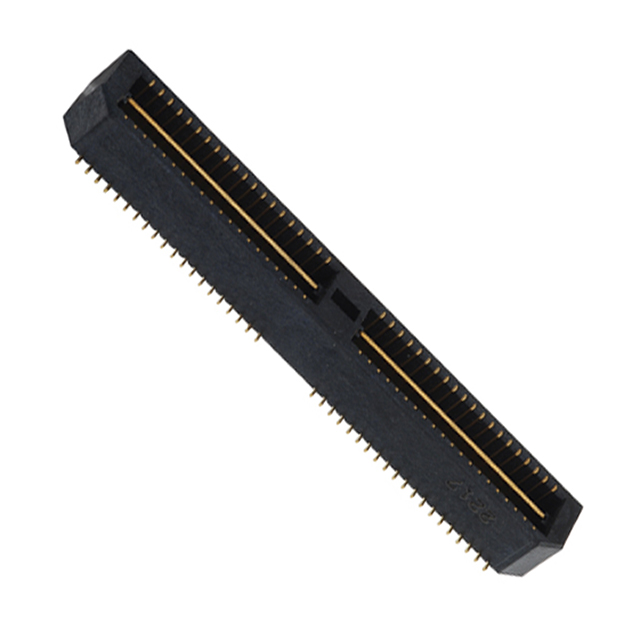

SAMTEC QTE-040-04-L-D-A 堆叠板连接器, 双排, QTE系列, 80 触点, 针座, 0.8 mm, 表面安装　, 2 排

QTE 系列高速接地板敷管座

此系列的板对板 QTE 系列 0.8 mm 节距高速接地板敷管座具有对准引脚。这些板对板 QTE 系列 0.8 mm 节距高速接地板敷管座的触点和金属接地板具有 0.25 μm 镀金，尾线为镀锡。

### 注

QTE-xxx-

.: *01**-X-X-X 高度 4.27 mm。

QTE-xxx-

.: *02**-X-X-X 高度 7.26 mm。

QTE-xxx-

.: *03**-X-X-X 高度 10.26 mm。

QTE-xxx-

.: *04**-X-X-X 高度 15.25 mm。

### 0.8mm 板对板 -

QTE-040-04-L-D-A中文资料参数规格

技术参数

触点数 80

极性 Male

触点电镀 Gold

额定电压AC 225 V

额定电流 1.3 A

排数 2

针脚数 80

拔插次数 100

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 225 VAC

额定电压 225 VAC

接触电阻Max 15 mΩ

封装参数

安装方式 Surface Mount

引脚间距 800 µm

外形尺寸

长度 40 mm

宽度 5.97 mm

高度 15.25 mm

引脚间距 800 µm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99
