TSM-106-01-L-SH概述

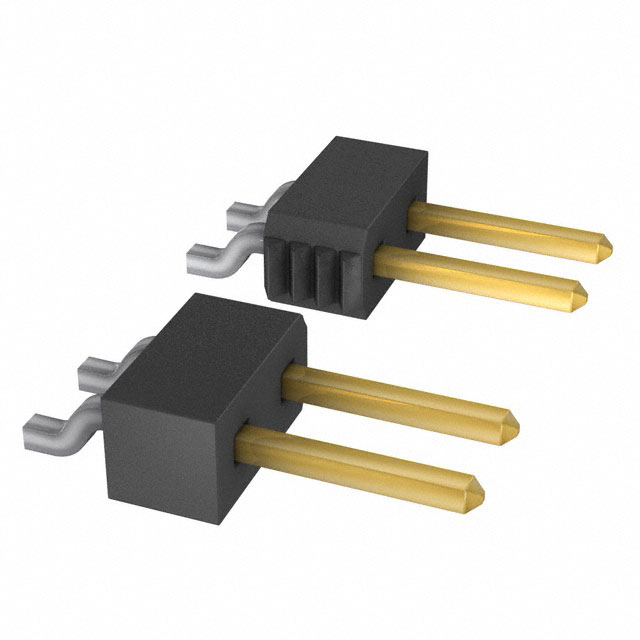

板至板连接, 2.54 mm, 6 触点, 针座, TSM Series, 表面安装　, 1 排

公司的 TSM 系列是一款表面安装端子条针座。这款无护罩针座具有 0.25英寸 0.635 mm方形柱, 可连接Samtec SSW, SSQ, SSM, BSW, ESW, ESQ, BCS, SLW, CES, HLE, IDSS, IDSD, SMSD, SMSS系列。可选择多种标准柱高度, 以连接任何Samtec插座。

.: 2.54mm间距每排2至36个触芯, 单排水平引脚 -SH

.: 10µ英寸镀金触芯, 工作温度范围: -55°C至125°C

.: 磷青铜触芯材料

.: 黑色液晶聚合物绝缘材料

.: 适合堆叠

.: 符合UL E111594, CSA 090871_0_000标准

TSM-106-01-L-SH中文资料参数规格

技术参数

触点数 6

极性 Male

触点电镀 Gold

排数 1

针脚数 6

额定电流Max 5.4A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 475 VAC

封装参数

安装方式 Surface Mount

外形尺寸

高度 3.05 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15
