TSW-109-08-S-D-LL参数规格_中文资料_数据手册PDF_引脚图-锐单商城

TSW-109-08-S-D-LL图片1

TSW-109-08-S-D-LL图片2

TSW-109-08-S-D-LL中文资料参数规格

技术参数

触点数 18

极性 Male

排数 2

额定电流Max 6.3A/触头

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

外形尺寸

高度 8.38 mm

物理参数

外壳颜色 Black

触点材质 Phosphor Bronze

其他

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

数据手册

TSW-109-08-S-D-LL引脚图与封装图

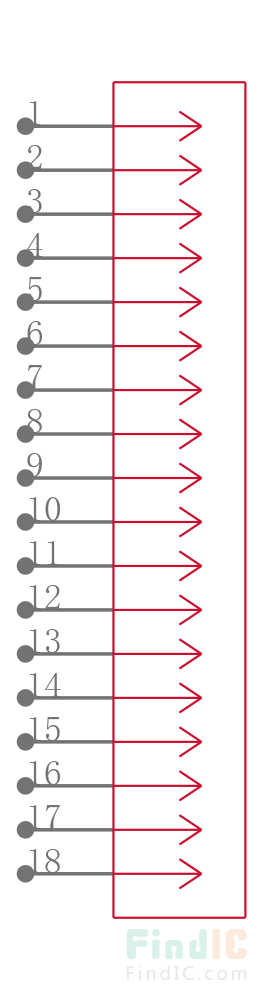

TSW-109-08-S-D-LL引脚图

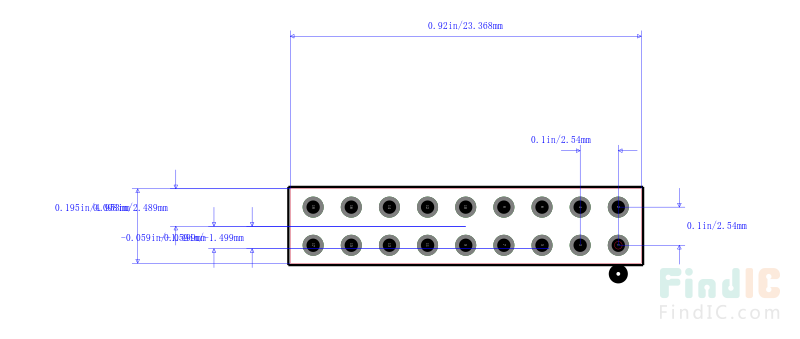

TSW-109-08-S-D-LL封装图

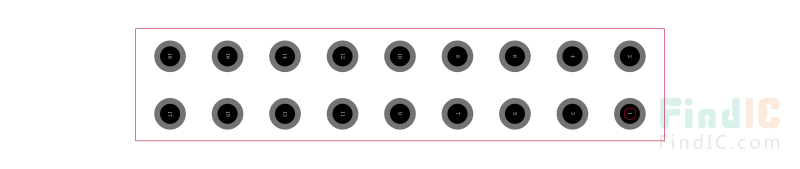

TSW-109-08-S-D-LL封装焊盘图

在线购买TSW-109-08-S-D-LL

型号： TSW-109-08-S-D-LL

制造商： Samtec 申泰电子

描述：Conn Unshrouded Header HDR 18POS 2.54mm Solder ST Thru-Hole
