DIL 有罩管座,70246 系列与 70058 系列端子,典型库存号 670-6293 配用 镀金厚度 0.38 μm,除非另外说明 ### 2.54mm Molex C-Grid/SL 系列

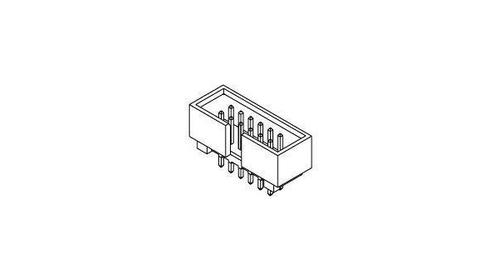

垂直 DIL 有罩管座,70246 系列
与 70058 系列端子,典型库存号 670-6293 配用
镀金厚度 0.38 μm,除非另外说明
### 2.54mm C-Grid/SL 系列
欧时:
### 垂直 DIL 有罩管座,70246 系列与 70058 系列端子,典型库存号 670-6293 配用 镀金厚度 0.38 μm,除非另外说明 ### 2.54mm Molex C-Grid/SL 系列
贸泽:
Headers & Wire Housings 10P 2ROW HEADER
e络盟:
线至板连接器, 2.54 mm, 10 触点, 针座, C-Grid 70246 Series, 通孔安装, 2 排
艾睿:
Conn Shrouded Header 4 Sides HDR 10 POS 2.54mm Solder ST Thru-Hole C-Grid® Frame
Allied Electronics:
Header 2.54mm; dual row; vertical; 10w
安富利:
Conn Shrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole Tray
Chip1Stop:
Conn Shrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole C-Grid® Tray
Newark:
# MOLEX 70246-1001 Wire-To-Board Connector, 2.54 mm, 10 Contacts, Header, C-Grid 70246 Series, Through Hole, 2 Rows
MASTER:
Conn Shrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole C-Grid® Tray
Electro Sonic:
Conn Shrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole C-Grid® Tray
Win Source:
2.54MM CGRID HDR SHRD /SLT .38AU / Connector Header position
触点数 10
极性 Male
触点电镀 Gold
额定电压DC 250 V
额定电流 2.5 A
绝缘电阻 12.0 GΩ
排数 2
灼热丝测试标准 Non-Compliant
无卤素状态 Not Low Halogen
方向 Vertical
电路数 10
易燃性等级 UL 94 V-0
针脚数 10
额定电流Max 2.5A/触头
工作温度Max 120 ℃
工作温度Min -55 ℃
额定电压Max 250 VDC
额定电压 250 VAC
接触电阻Max 15 mΩ
安装方式 Through Hole
引脚间距 2.54 mm
长度 20.3 mm
宽度 8.89 mm
高度 9.27 mm
引脚间距 2.54 mm
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 120℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Tray
制造应用 车用, 通信与网络, 消费电子产品, 医用, 照明
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
70246-1001 Molex 莫仕 | 当前型号 | 当前型号 |
0702461001 莫仕 | 完全替代 | 70246-1001和0702461001的区别 |
5103308-1 泰科 | 功能相似 | 70246-1001和5103308-1的区别 |
5103309-1 泰科 | 功能相似 | 70246-1001和5103309-1的区别 |
