70246-2004参数规格_中文资料_数据手册PDF

70246-2004概述

DIL 有罩管座，70246 系列与 70058 系列端子，典型库存号 670-6293 配用镀金厚度 0.38 μm，除非另外说明 ### 2.54mm Molex C-Grid/SL 系列

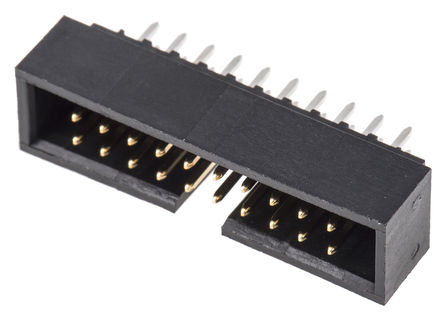

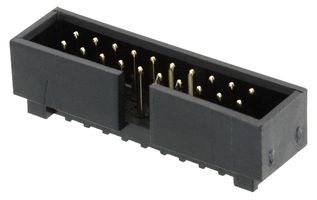

垂直 DIL 有罩管座，70246 系列

与 70058 系列端子，典型库存号 670-6293 配用

镀金厚度 0.38 μm，除非另外说明

欧时:
### 垂直 DIL 有罩管座，70246 系列与 70058 系列端子，典型库存号 670-6293 配用镀金厚度 0.38 μm，除非另外说明 ### 2.54mm Molex C-Grid/SL 系列

e络盟:
线至板连接器, 带护罩, 2.54 mm, 20 触点, 针座, C-Grid 70246系列, 通孔安装, 2 排

Allied Electronics:
Header 2.54mm, dual row, vertical, 20w

安富利:
Conn Shrouded Header HDR 20 POS 2.54mm Solder ST Thru-Hole Tray

TME:
Socket; pin strips; male; 2.54mm; PIN:20; THT; gold-plated

70246-2004中文资料参数规格

技术参数

触点数 20

极性 Male

触点电镀 Tin, Gold

额定电流 2.5 A

排数 2

灼热丝测试标准 Non-Compliant

无卤素状态 Not Low Halogen

方向 Vertical

电路数 20

易燃性等级 UL 94 V-0

额定电压 250 VDC

封装参数

安装方式 Through Hole

物理参数

外壳颜色 Black

触点材质 Gold

工作温度 -55℃ ~ 120℃

其他

产品生命周期 Active

包装方式 Tray

制造应用车用, 通信与网络, 消费电子产品, 医用, 照明

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

数据手册

70246-2004引脚图与封装图

在线购买70246-2004

型号： 70246-2004

制造商： Molex 莫仕

描述：DIL 有罩管座，70246 系列与 70058 系列端子，典型库存号 670-6293 配用镀金厚度 0.38 μm，除非另外说明 ### 2.54mm Molex C-Grid/SL 系列

替代型号70246-2004
