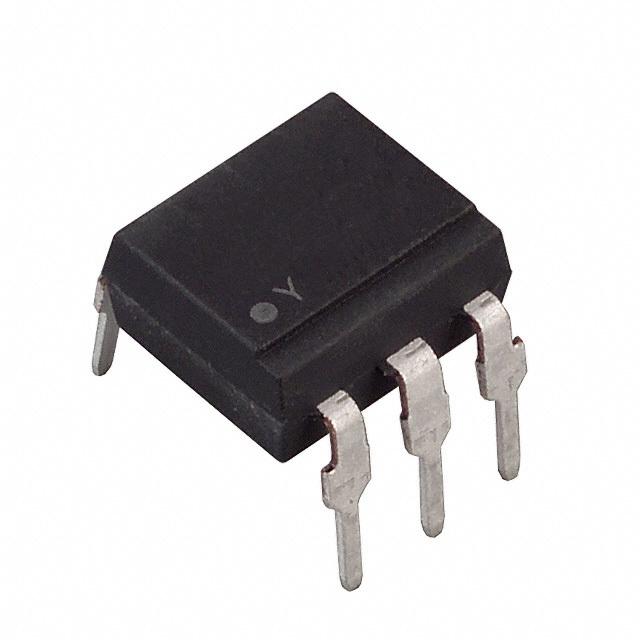

晶体管输出光电耦合器 Optocoulter PTR 6 Pin 300V 5KV
FEATURES
* Current transfer ratio
CTR : MIN. 20% at IF = 10mA, VCE = 10V
* High isolation voleage between input and output
Viso = 5,000 Vrms
* Very High collector-emitter breakdown voltage
BVCER = 300V
* Dual-in-line package :
: 1-channel type
* Wide lead spacing package :
H11D1M : 1-channel type
* Surface mounting package :
H11D1S : 1-channel type
* Tape and reel packaging :
H11D1S-TA1
* UL approved No. E113898
* VDE approved No. 094722
输入电压DC 1.20 V
输出电压 ≤300 V
电路数 1
通道数 1
正向电压 1.2 V
耗散功率 250 mW
上升时间 5.00 µs
隔离电压 5000 Vrms
正向电流 60 mA
输出电压Max 300 V
输入电流Min 60 mA
正向电压Max 1.5 V
正向电流Max 60 mA
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 250 mW
安装方式 Through Hole
引脚数 6
封装 DIP-6
长度 7.3 mm
宽度 6.5 mm
高度 3.5 mm
封装 DIP-6
工作温度 -55℃ ~ 100℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
H11D1 LiteOn 光宝 | 当前型号 | 当前型号 |
H11D2 安数光 | 功能相似 | H11D1和H11D2的区别 |
H11D1.300 QT Optoelectronics | 功能相似 | H11D1和H11D1.300的区别 |
H11D1V 摩托罗拉 | 功能相似 | H11D1和H11D1V的区别 |
