CD74HC377PW

CD74HC377PW图片1
CD74HC377PW图片2
CD74HC377PW图片3
CD74HC377PW图片4
CD74HC377PW图片5
CD74HC377PW图片6
CD74HC377PW图片7
CD74HC377PW图片8
CD74HC377PW图片9
CD74HC377PW图片10
CD74HC377PW图片11
CD74HC377PW图片12
CD74HC377PW概述

高速CMOS逻辑八路D型触发器随着数据启用 High-Speed CMOS Logic Octal D-Type Flip-Flop With Data Enable

The ’HC377 and ’HCT377 are octal D-type flip-flops with a buffered clock CP common to all eight flip-flops. All the flip-flops are loaded simultaneously on the positive edge of the clock CP when the Data Enable E\\\\ is Low.


得捷:
IC FF D-TYPE SNGL 8BIT 20TSSOP


立创商城:
CD74HC377PW


艾睿:
Texas Instruments&s; CD74HC377PW flip flop device will allow you to easily build and test a circuit based on the state information provided. It has a single-ended output signal. This flip flop has an operating temperature range of -55 °C to 125 °C. This device comes in tube packaging. This non-inverting device has a typical operating supply voltage of 2.5|3.3|5 V. Its minimum operating supply voltage of 2 V, while its maximum is 6 V. It has 8 channels per chip.


安富利:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 20-Pin TSSOP Tube


Chip1Stop:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 20-Pin TSSOP Tube


Verical:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 20-Pin TSSOP Tube


德州仪器TI:
High Speed CMOS Logic Octal D-Type Flip-Flops with Data Enable


CD74HC377PW中文资料参数规格
技术参数

频率 60.0 MHz

电源电压DC 2.00V min

输出接口数 8

输出电流 5.20 mA

时钟频率 60 MHz

位数 8

极性 Non-Inverting

输入电容 10 pF

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

封装 TSSOP-20

物理参数

工作温度 -55℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

CD74HC377PW引脚图与封装图

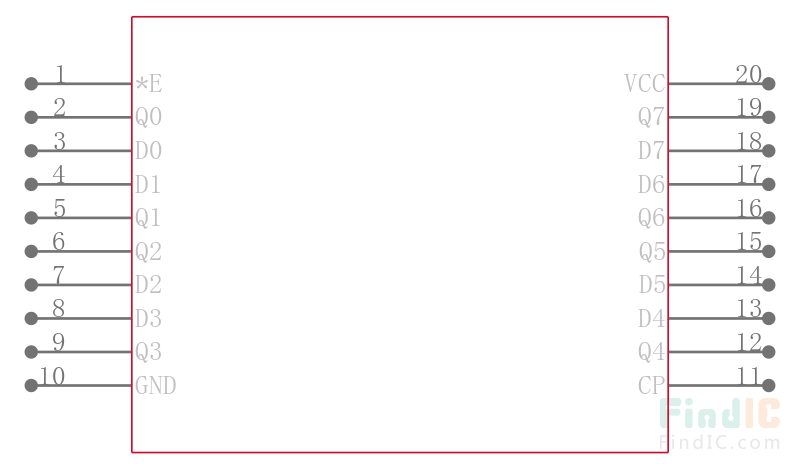

CD74HC377PW引脚图

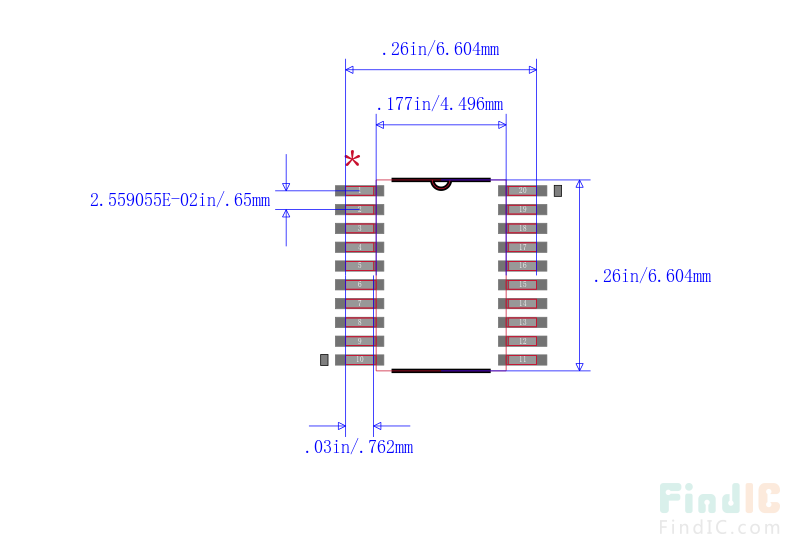

CD74HC377PW封装图

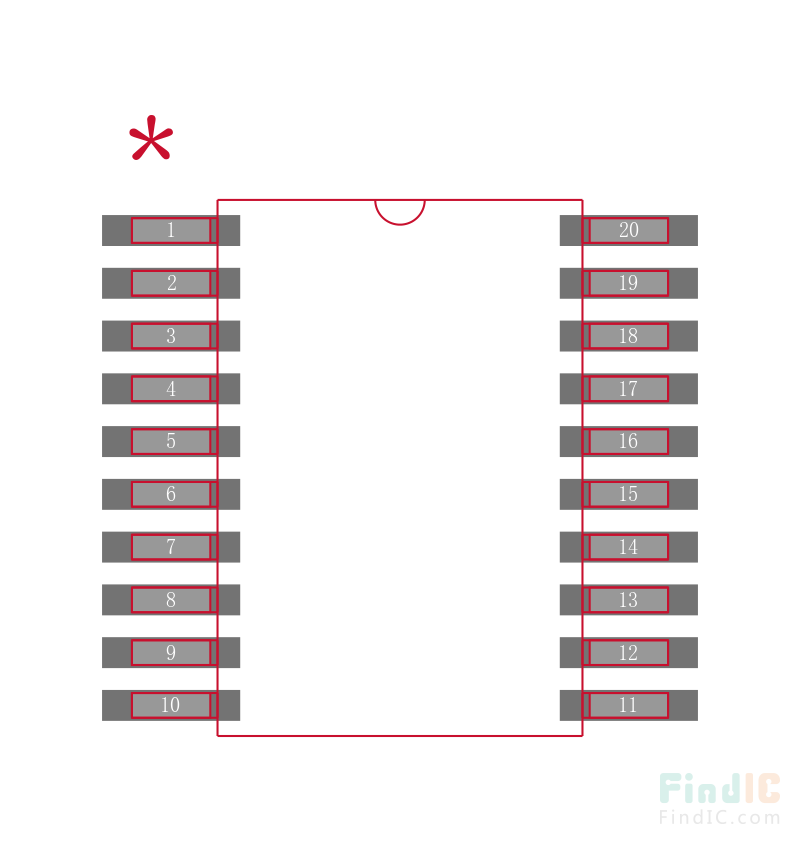

CD74HC377PW封装焊盘图
在线购买CD74HC377PW
型号: CD74HC377PW
制造商: TI 德州仪器
描述:高速CMOS逻辑八路D型触发器随着数据启用 High-Speed CMOS Logic Octal D-Type Flip-Flop With Data Enable
替代型号CD74HC377PW
型号/品牌 代替类型 替代型号对比

CD74HC377PW

TI 德州仪器

当前型号

当前型号

CD74HC377PWR

德州仪器

完全替代

CD74HC377PW和CD74HC377PWR的区别

CD74HC377PWG4

德州仪器

完全替代

CD74HC377PW和CD74HC377PWG4的区别

CD74HC377PWRG4

德州仪器

完全替代

CD74HC377PW和CD74HC377PWRG4的区别
